Solution personnalisée unique pour les équipements de forage d'ingénierie et miniers
Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-25 origine:Propulsé
Les projets miniers, d’infrastructures et géotechniques à enjeux élevés reposent entièrement sur des données souterraines intactes et continues. Les hypothèses fondées sur des données fragmentées conduisent souvent à des défaillances structurelles ou à des pertes financières massives. La sélection du mauvais équipement de forage entraîne directement une mauvaise récupération des carottes, des temps d'arrêt mécaniques excessifs et des données géologiques compromises dans les formations difficiles. Vous avez besoin de machines parfaitement adaptées aux conditions du sol. Ce guide fournit un cadre technique pour évaluer, présélectionner et acquérir la plate-forme de carottage géologique appropriée en fonction des exigences de profondeur, de l'accessibilité du terrain et des critères spécifiques de réussite du projet. Nous détaillerons la mécanique, l'adéquation des applications et les spécifications techniques requises pour maximiser l'intégrité des échantillons et l'efficacité du forage sur le terrain.
Adaptation des applications : Le choix entre une plate-forme de carottage pour études géologiques et une plate-forme de carottage pour exploration minérale dicte la capacité en profondeur, la mobilité et la puissance de sortie requises.
La récupération des carottes est reine : la sélection des appareils de forage doit donner la priorité aux caractéristiques qui maximisent la récupération des carottes intactes (par exemple, les systèmes filaires, la manipulation automatisée des tiges) dans la géologie cible spécifique.
Valeur des données en aval : L"objectif ultime n"est pas seulement de forer, mais de produire des échantillons cylindriques continus et impeccables pour des analyses géochimiques et une diagraphie structurelle précises.
Compromis entre mobilité et capacité : la capacité à grande profondeur augmente intrinsèquement l"encombrement et le poids de la plate-forme, ce qui nécessite une évaluation minutieuse de l"accès au site, de la conformité environnementale et de la logistique de transport.
L’architecture d’une plate-forme de forage moderne s’articule autour de plusieurs composants de précision et à haute contrainte travaillant à l’unisson. Les systèmes principaux comprennent la tête de forage rotative, l"ensemble de mât, les vérins d"alimentation hydrauliques et l"unité de puissance principale. La tête de forage rotative, qu"il s"agisse d"un entraînement supérieur ou d"un système de mandrin traditionnel, fournit un couple de rotation constant au train de tiges. Ce composant doit maintenir des régimes précis sous des charges extrêmes pour empêcher le diamant de se polir ou de brûler contre des formations de roche dure comme le quartzite ou le granit.
L"ensemble mât fournit le cadre structurel nécessaire pour supporter le poids du train de tiges et les forces de retrait exercées lors de l"extraction de la tige. Les mâts robustes en treillis ou en caisson résistent aux contraintes de torsion générées lors des opérations en trous profonds. Les vérins d"alimentation hydrauliques appliquent la pression exacte vers le bas, connue sous le nom de poids sur la mèche (WOB), nécessaire pour faire avancer l"outil de coupe à travers différentes lithologies. Ensemble, ces systèmes fournissent la force mécanique nécessaire pour enfoncer des tuyaux en acier sur des centaines ou des milliers de mètres à travers le substrat rocheux solide. Les opérateurs ajustent constamment ces paramètres hydrauliques pour s"adapter à la densité changeante et à l"abrasivité des matériaux souterrains.
Contrairement aux méthodes de forage destructrices telles que le martelage à la boue rotative ou le martelage au fond du trou (DTH), qui pulvérisent la roche en fines coupes, le carottage est conçu pour la préservation. La mécanique implique un foret creux imprégné de diamant qui découpe un trou annulaire, laissant un cylindre solide de roche intact au centre. À mesure que le train de tiges avance, ce cylindre de roche alimente directement un tube intérieur spécialisé situé juste derrière le trépan, maintenu en place par un lève-carotte.
La préservation de l’intégrité structurelle des sédiments ou de la masse rocheuse est l’objectif principal. Une fois la chambre à air pleine, les équipages la remontent à la surface. Le processus de post-extraction immédiat dicte la qualité des données en aval. Les foreurs glissent soigneusement la carotte intacte de la chambre à air dans des boîtes à carottes standardisées. Ces boîtes préservent la séquence stratigraphique exacte, la teneur en humidité et l"orientation structurelle de l"échantillon. Les géologues enregistrent ensuite ces échantillons sur place, analysant les lignes de faille, les veines minérales et la mécanique des roches avant de les envoyer aux laboratoires pour des analyses géochimiques détaillées. Une manipulation brutale de la carotte à ce stade peut provoquer des fractures artificielles, ruinant la valeur géotechnique de l"échantillon.
Les opérations minières fonctionnent dans des paramètres extrêmes, nécessitant des équipements spécialisés pour localiser et définir les corps minéralisés en profondeur. Une plate-forme de carottage pour l'exploration minérale est conçue pour des capacités de profondeur extrêmes, dépassant souvent 1 000 mètres dans la croûte terrestre. Ces machines doivent fonctionner en continu dans des environnements éloignés et durs où le soutien logistique est minime et les conditions météorologiques sont difficiles.
La carotte extraite au cours de ces opérations en profondeur est l’élément vital du cycle de vie minier. En aval, ces échantillons continus sont soumis à des analyses géochimiques rigoureuses pour vérifier la présence, la teneur et la répartition exactes des métaux précieux ou des minéraux de base. Les géologues utilisent ces données physiques pour construire des modèles de gisements 3D très précis. Ces modèles dictent la viabilité financière de la mine, guidant l’emplacement des futurs puits, mines à ciel ouvert et installations de traitement. Sans carottes vierges, les sociétés minières ne peuvent pas obtenir les investissements en capital nécessaires pour faire avancer le projet. La plate-forme doit offrir des performances constantes, changement après changement, pour maintenir les coûts d"exploration par mètre viables.
Le génie civil, la surveillance environnementale et la réponse aux géorisques nécessitent une approche différente de l’investigation souterraine. Une plate-forme de carottage pour études géologiques est généralement déployée pour un échantillonnage de faible à moyenne profondeur, en se concentrant fortement sur la mécanique des sols, la stabilité du substrat rocheux et les conditions des eaux souterraines. Ces plates-formes intègrent souvent des marteaux déclencheurs et des capacités de tarière pour les tests de pénétration standard (SPT) aux côtés du carottage traditionnel.
Ces plates-formes sont fréquemment utilisées dans des projets d"infrastructure à enjeux élevés. Avant de construire un barrage hydroélectrique ou un pont suspendu massif, les ingénieurs doivent vérifier que le substrat rocheux sous-jacent peut supporter l’immense charge structurelle sans se fracturer. À la suite d"événements sismiques, les plates-formes d"enquête étudient les glissements de terrain post-séisme, déterminant le plan de glissement et le risque de défaillances secondaires. Dans les applications environnementales, ces plates-formes extraient des échantillons pour détecter les panaches de contamination des sols. Cela nécessite une gestion stricte des fluides et des tubes d"échantillonnage spécialisés pour éviter la contamination croisée entre les aquifères pendant le processus de forage.
L’indicateur de performance clé définitif pour toute opération de carottage est le taux de récupération des carottes. Vous calculez cette mesure en divisant la longueur de la carotte intacte récupérée par la profondeur totale forée lors d"un passage spécifique. Un taux de récupération élevé indique que les paramètres de forage correspondent parfaitement aux conditions du sol, produisant ainsi un enregistrement géologique complet et précis.
Atteindre une récupération proche de 100 % nécessite un contrôle méticuleux de plusieurs variables. La stabilité du gréement est primordiale ; toute vibration transférée vers le train de tiges de forage peut fracturer des échantillons de roche fragile. Un contrôle précis du régime empêche le foret diamanté de broyer le noyau en gravier. De plus, une gestion optimale des fluides de forage est essentielle. Le fluide doit refroidir le trépan et chasser les déblais jusqu"à l"anneau sans laver les carottes molles ou friables. Le fait de ne pas équilibrer ces facteurs entraîne un lavage, un broyage ou un blocage du noyau, dégradant gravement la valeur des données extraites.
Paramètres de forage recommandés par type de formation
Type de formation | Régime recommandé | Poids sur bit (WOB) | Stratégie relative aux fluides de forage |
|---|---|---|---|
Argiles molles / Sols | Faible (100 - 200) | Faible | Boue bentonite épaisse, faible pression de pompe |
Roche fracturée/brisée | Moyen (300 - 500) | Faible à moyen | Additifs polymères pour stabiliser les parois des trous |
Hard Rock compétent | Élevé (800 - 1 200+) | Haut | Eau propre avec huiles de coupe solubles |
Grès abrasif | Moyen (400 - 600) | Moyen | Débit élevé pour éliminer les débris abrasifs |
L"emplacement physique du site de forage dicte l"architecture fondamentale de la machine. Les plates-formes de surface présentent des empreintes au sol plus grandes, des structures de mât imposantes et des moteurs diesel de grande puissance. Ils manipulent des poids massifs de train de tiges et fonctionnent dans des environnements ouverts où l"espace et la ventilation ne sont pas des facteurs limitants. Vous les verrez généralement montés sur des patins lourds ou de grandes chenilles.
À l’inverse, les plates-formes souterraines sont conçues pour les espaces confinés. Ces machines sont très compactes et comportent souvent un châssis articulé pour naviguer dans les galeries minières étroites. Parce qu"elles fonctionnent dans des environnements clos soumis à des normes strictes de ventilation et d"émission, les plates-formes souterraines dépendent fortement d"unités de puissance électriques ou électrohydrauliques. Ils utilisent des cadres d"alimentation spécialisés à 360 degrés qui peuvent forer à n"importe quel angle (vers le haut dans le toit, vers le bas ou horizontalement) pour déployer des trous d"exploration à partir d"une seule galerie souterraine sans repositionner l"ensemble du support.

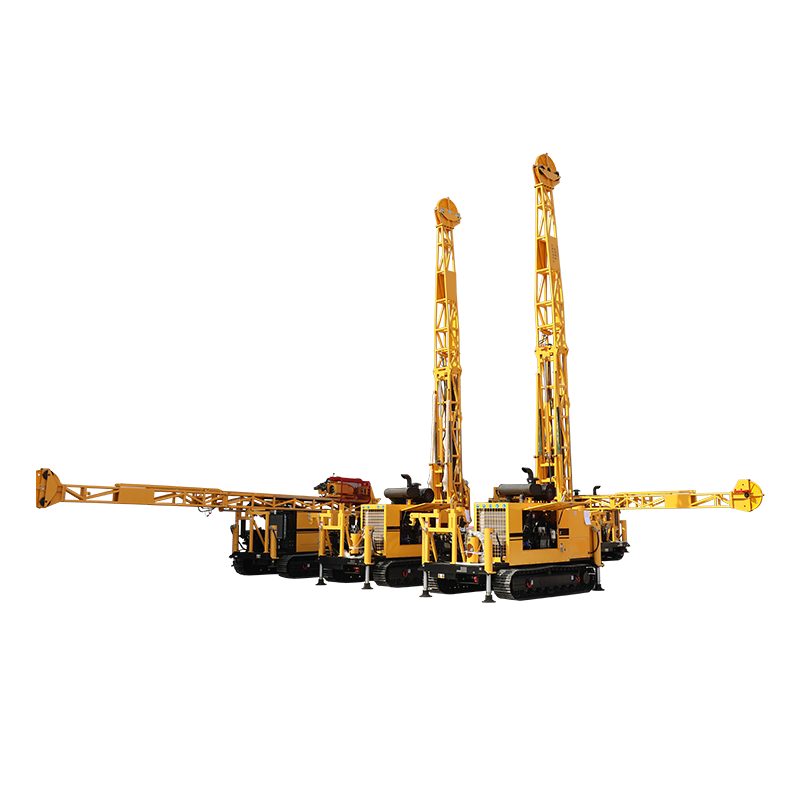

Les solutions de mobilité ont un impact direct sur les délais et la logistique des projets. Les plates-formes montées sur chenilles utilisent des chenilles en acier ou en caoutchouc, répartissant le poids de la machine sur une grande surface. Cette conception offre une traction exceptionnelle et une faible pression au sol, ce qui en fait le choix idéal pour les terrains accidentés, inégaux, boueux ou fortement boisés. Ils peuvent ramper dans des positions que les véhicules à roues ne peuvent tout simplement pas atteindre, réduisant ainsi le besoin de construction coûteuse de routes d"accès.
Les plates-formes montées sur camion privilégient le transport rapide et l"efficacité multi-sites. Montées sur un châssis de camion commercial robuste, ces plates-formes se déplacent à des vitesses d"autoroute entre les sites de forage. Ils conviennent parfaitement aux projets couvrant de vastes zones géographiques avec une infrastructure routière existante, tels que la surveillance régionale des puits d"eau ou les études d"expansion des autoroutes. La puissance est souvent dérivée directement du moteur du camion via une prise de force (PTO) ou un moteur de pont séparé. Cependant, leur dépendance à un sol stable et porteur limite leurs capacités hors route.
Pour un accès à distance extrême, la modularité est la principale exigence de conception. Les plates-formes portables et héliportables sont construites à partir de modules légers et faciles à assembler. Les fabricants dimensionnent et pèsent spécifiquement ces composants pour qu"ils soient transportés par hélicoptères ou petits avions de brousse vers des camps d"exploration aériens situés dans les montagnes, les jungles ou la toundra arctique. Les mâts en aluminium et les groupes hydrauliques compacts maintiennent les poids de levage individuels sous les limites de charge utile des hélicoptères courants.
Le déploiement d’une plate-forme héliportable implique des compromis inhérents. Bien qu"ils donnent accès à des cibles autrement inaccessibles, leur nature modulaire limite leur capacité maximale en profondeur par rapport aux plates-formes de surface lourdes. De plus, les temps d"installation et de démontage sont considérablement plus longs, car les équipes doivent assembler manuellement la plate-forme sur site à l"aide d"outils manuels et de treuils portables. Les opérateurs doivent soigneusement peser le coût élevé de la logistique des hélicoptères par rapport au potentiel géologique de la cible éloignée.
L"évaluation de la capacité d"une plate-forme nécessite d"adapter ses spécifications mécaniques à la profondeur et au diamètre prévus du carottage. Les paramètres les plus critiques sont la capacité de levage, la résistance structurelle du mât et le couple de rotation. À mesure que le trou s’approfondit, le poids cumulé des tiges de forage en acier augmente de façon exponentielle. L"appareil de forage doit posséder une force de traction suffisante pour extraire l"ensemble du train de tiges en toute sécurité sans dépasser la charge de travail sûre du mât ni bloquer le système hydraulique.
Les tailles de carottes sont standardisées à l"échelle mondiale, les diamètres plus grands nécessitant exponentiellement plus de puissance pour forer et soulever. Les opérateurs doivent sélectionner une plate-forme capable de gérer la taille de canne spécifique requise pour la profondeur cible. Une plate-forme conçue pour 1 000 mètres de tige NQ ne sera pas en mesure de forer 1 000 mètres de tige PQ en raison de la différence énorme entre le poids de l"acier et le couple de coupe requis.
Spécifications et capacités de taille de noyau standard
Désignation de la taille du noyau | Diamètre du trou (mm) | Diamètre du noyau (mm) | Env. Poids de la tige (kg/m) |
|---|---|---|---|
BQ | 60.0 | 36.5 | 4.6 |
QN | 75.7 | 47.6 | 7.8 |
QG | 96.0 | 63.5 | 11.6 |
PQ | 122.6 | 85.0 | 17.5 |
Pour le forage de trous profonds, la technologie du carottage filaire est une nécessité absolue. Dans le carottage conventionnel, l"ensemble du train de tiges doit être retiré du trou chaque fois que le carottier est plein, un processus appelé déclenchement. À des profondeurs de 1 000 mètres, le déclenchement des tiges peut prendre des heures, ce qui réduit considérablement le temps de forage réel et augmente le risque d"effondrement du trou.
Les systèmes filaires éliminent cette inefficacité. Le tube intérieur, qui contient l’échantillon de roche, est conçu pour être récupéré indépendamment du train de tiges. Un dépassement est abaissé au centre des tiges de forage creuses sur un câble en acier. Il se verrouille sur la chambre à air et la hisse à la surface en quelques minutes. La chambre à air vide est ensuite redescendue et le forage reprend immédiatement. L'évaluation d'une plate-forme de carottage géologique pour sa capacité de treuil filaire intégrée, sa capacité de bobinage et sa vitesse de ligne est cruciale pour l'efficacité de l'exploration en profondeur.
Le choix du système électrique a un impact à la fois sur les performances et sur la conformité réglementaire. Les plates-formes de surface modernes sont généralement propulsées par des moteurs diesel avancés. Dans les régions hautement réglementées, ces moteurs doivent répondre aux normes strictes d’émissions Tier 4 Final ou Stage V. Cela nécessite l"utilisation de fluide d"échappement diesel (DEF) et de filtres à particules diesel (DPF) pour minimiser l"impact environnemental et éliminer la fumée noire.
Dans les zones d"enquête sensibles, telles que les centres urbains ou les bassins versants protégés, la réduction du bruit et le confinement des fluides deviennent des dimensions d"évaluation critiques. Les plates-formes doivent être équipées d"enceintes acoustiques pour amortir le bruit des moteurs et protéger les communautés locales de la pollution sonore. De plus, les politiques strictes de zéro déversement exigent que les plates-formes soient dotées de plateaux de confinement de fluides intégrés et de systèmes avancés de recyclage de la boue. Ces systèmes empêchent les additifs de forage, l’huile hydraulique ou le carburant de contaminer le sol et les eaux souterraines locales.
Une limitation physique fondamentale régit la conception des appareils de forage : un forage plus profond nécessite des trains de tiges plus lourds. Pour supporter cet immense poids, la plate-forme doit comporter un mât plus grand et renforcé, des pompes hydrauliques robustes et une unité de puissance massive. Par conséquent, l’encombrement global et le poids brut de la machine augmentent considérablement.
Cela crée un compromis direct avec la mobilité. Une plate-forme massive de forage profond nécessite des routes d"accès larges et stables, une préparation approfondie du site et des camions de transport lourds pour se déplacer entre les sites. Il ne peut pas parcourir les sentiers forestiers étroits ou les pentes abruptes des montagnes. Les planificateurs de projet doivent équilibrer les exigences géologiques liées au forage en profondeur et la réalité logistique de l"accès à la plate-forme de forage. Sur-spécifier la capacité en profondeur d"une plate-forme conduit souvent à des équipements bloqués ou à des coûts de construction de routes exorbitants qui ruinent le budget d"exploration.
Les décisions d’approvisionnement se concentrent souvent sur la tension entre les coûts initiaux et la viabilité opérationnelle à long terme. Les appareils de forage automatisés haut de gamme entraînent une dépense d’investissement initiale nettement plus élevée que les modèles manuels de base. Cependant, évaluer l’équipement uniquement sur la base du prix de vente ignore les aspects économiques à long terme du programme de forage.
Les plates-formes avancées génèrent des économies substantielles sur leur durée de vie de maintenance. Les systèmes automatisés de manutention des tiges réduisent la fatigue de l’équipage et réduisent considérablement l’incidence des blessures coûteuses sur le lieu de travail. Les commandes hydrauliques de précision empêchent l"usure prématurée des trépans diamantés et des tiges de forage, prolongeant ainsi la durée de vie des consommables. De plus, les composants OEM de haute qualité subissent moins de pannes catastrophiques, réduisant ainsi les temps d"arrêt mécaniques imprévus. Au cours d"une campagne d"exploration pluriannuelle, le métrage quotidien plus élevé et les coûts de main-d"œuvre réduits d"une plate-forme haut de gamme ont rapidement compensé l"investissement initial.
Les conditions souterraines sont par nature imprévisibles. Les foreurs rencontrent fréquemment des zones de failles, des roches très fracturées, des argiles réactives et des vides souterrains. Ces formations présentent de graves risques, notamment des trains de tiges coincés, des trous effondrés et une perte totale de fluide, où la boue de forage s"échappe dans les fissures souterraines plutôt que de retourner à la surface pour chasser les déblais.
L’atténuation de ces risques nécessite un équipement hautement adaptable. Les plates-formes doivent être dotées de commandes hydrauliques variables qui permettent à l"opérateur d"ajuster instantanément le couple et la pression d"alimentation lorsqu"il heurte un vide ou un joint dur. De plus, le déploiement de systèmes de mélange de boue compatibles et de grande capacité est essentiel. Ces systèmes permettent aux équipes de mélanger rapidement des polymères de forage spécialisés et des argiles bentonites pour stabiliser les parois des trous en ruine et sceller les zones de perte de fluide avant que le train de tiges ne soit définitivement piégé.
Le carottage est physiquement exigeant et historiquement associé à des taux de blessures élevés. Le risque le plus important vient de la manipulation manuelle des tiges. Les foreurs et les aides soulèvent, enfilent et défilent régulièrement de lourds tuyaux en acier recouverts de fluides de forage glissants lorsqu"ils travaillent à proximité de machines tournantes. Les blessures aux mains, les maux de dos et les accidents par enchevêtrement constituent des risques opérationnels majeurs pouvant entraîner la fermeture d"un site.
Les stratégies d"approvisionnement modernes donnent la priorité aux plates-formes conçues pour la sécurité et l"ergonomie des opérateurs. L"atténuation consiste à sélectionner des équipements équipés de manipulateurs de tiges mains libres, qui soulèvent et positionnent mécaniquement les tiges de forage sans intervention humaine. Les cages de sécurité avec interrupteurs de verrouillage arrêtent immédiatement la rotation si la protection est ouverte pendant le fonctionnement. De plus, le tramway télécommandé permet à l"opérateur de se tenir à une distance de sécurité tout en manœuvrant l"engin sur un terrain dangereux, éliminant ainsi le risque de blessures par retournement.
Une foreuse n’est rentable que lorsqu’elle tourne à droite. Les pannes mécaniques sont inévitables, mais les temps d"arrêt prolongés dus à l"indisponibilité des pièces de rechange peuvent détruire le calendrier d"un projet. L"achat d"une plate-forme auprès d"un fabricant disposant d"un faible réseau de support après-vente crée le risque grave de posséder un actif bloqué sur le terrain.
Pour atténuer les risques liés à la chaîne d"approvisionnement, les opérateurs doivent standardiser leurs flottes sur des plates-formes construites avec des composants hydrauliques non exclusifs disponibles dans le monde entier. Cela comprend des pompes, des vannes et des tuyaux standard qui peuvent être achetés localement si nécessaire. En outre, une vérification approfondie du fabricant de l’équipement d’origine est requise. Assurez-vous que le fabricant dispose de réseaux de service éprouvés, de dépôts de pièces régionaux et d"équipes de support technique capables d"expédier des composants de remplacement sur des sites distants dans un délai de 24 à 48 heures.
Pour garantir que le bon équipement est déployé pour votre prochaine campagne de forage, exécutez les étapes suivantes :
Définissez la profondeur cible exacte et le diamètre de noyau requis pour établir les exigences de base en matière de levage et de couple.
Évaluez le terrain, les limitations d"accès au site et les réglementations environnementales locales pour déterminer la plate-forme de mobilité et le système électrique nécessaires.
Compilez une liste complète des exigences géotechniques et demandez des fiches techniques détaillées à des fabricants réputés.
Donnez la priorité aux plates-formes équipées de fonctionnalités de sécurité avancées, d"une manipulation automatisée des tiges et de capacités filaires éprouvées pour maximiser le comptage quotidien.
Planifiez des démonstrations sur le terrain ou effectuez des appels de référence avec les opérateurs existants pour vérifier les performances réelles et la disponibilité des pièces de rechange.
R : Le forage à circulation inverse (RC) utilise un marteau pneumatique pour produire de petites déblais et copeaux de roche, qui sont soufflés à la surface pour une analyse géochimique rapide. Le carottage utilise un trépan imprégné de diamant pour extraire des échantillons de roche cylindriques intacts et continus. Ces cylindres préservés sont essentiels pour une diagraphie structurelle, géotechnique et stratigraphique détaillée.
R : Les appareils de carottage de surface spécialisés sont conçus pour des profondeurs extrêmes. En fonction de la capacité spécifique du mât, de la résistance du palan et du diamètre du noyau utilisé, les plates-formes d"exploration de grande capacité peuvent dépasser avec succès des profondeurs de 2 000 à 3 000 mètres dans des formations de roche dure.
R : Les taux de récupération du noyau sont fortement influencés par les compétences de l"opérateur et les capacités de la machine. Les facteurs critiques incluent la stabilité globale de l"appareil de forage, le contrôle précis du poids sur le trépan (WOB), la gestion précise de la vitesse de rotation (RPM) et l"utilisation de mélanges de fluides de forage appropriés pour éviter le lessivage des formations molles.
R : Immédiatement après l"extraction, les cylindres de roche intacts sont soigneusement transférés du tube interne dans des boîtes à carottes standardisées pour préserver leur orientation. Les géologues enregistrent les échantillons pour détecter les défauts structurels, les fractures et la lithologie. Enfin, les carottes sont souvent divisées en deux longitudinalement pour des analyses géochimiques précises en laboratoire.
R : Un système filaire améliore considérablement l’efficacité des trous profonds. Au lieu de retirer l"ensemble du train de tiges du trou, un dispositif de dépassement est descendu le long des tiges de forage creuses sur un câble en acier. Le dépassement se verrouille sur le tube interne contenant la carotte et le hisse directement à la surface.
R : Le choix dépend entièrement de l’accès au site. Utilisez une plate-forme montée sur camion pour les projets nécessitant des déplacements fréquents sur autoroute entre des sites plats et facilement accessibles. Choisissez une plate-forme montée sur chenilles pour les opérations tout-terrain, les pentes abruptes, les conditions boueuses ou les environnements nécessitant une faible pression au sol pour naviguer en toute sécurité.
