Le forage de puits profonds exige une précision absolue de la part de votre équipement. S"appuyer sur des estimations approximatives pour le dimensionnement des équipements introduit de graves risques opérationnels. Vous pourriez être confronté à un nettoyage inadéquat des trous, à des incidents soudains de blocage de tuyaux ou à une panne mécanique prématurée. À mesure que la profondeur de forage augmente, la dynamique des fluides souterrains change considérablement. La relation entre la viscosité du fluide, la perte par frottement et la pression hydrostatique devient hautement non linéaire. Vous devez exécuter des calculs précis de pression et de débit pour maintenir la stabilité du puits de forage.
Ce guide fournit un cadre d’évaluation technique détaillé. Nous vous aiderons à spécifier le bon équipement de pompage en fonction de la profondeur exacte du puits, du diamètre du trou de forage et des exigences de service continu. Vous apprendrez à calculer avec précision les chutes de pression du système et à aligner les spécifications du moteur principal avec votre installation. Poursuivez votre lecture pour maîtriser les principes d’ingénierie nécessaires à une circulation fluide des fluides.
Le débit (GPM) est dicté par le diamètre du trou de forage : l'obtention d'une vitesse annulaire optimale pour l'élimination des déblais est le principal facteur déterminant la capacité de débit de la pompe.
La pression (PSI) est dictée par la profondeur et le poids du fluide : surmonter la friction du système et la pression hydrostatique nécessite des valeurs de pression calculées avec précision, et pas seulement les valeurs maximales du fabricant.
Évaluations continues ou intermittentes : les décisions d'approvisionnement doivent être basées sur 80 % de la capacité nominale maximale de la pompe pour garantir la longévité et éviter les pannes sur site.

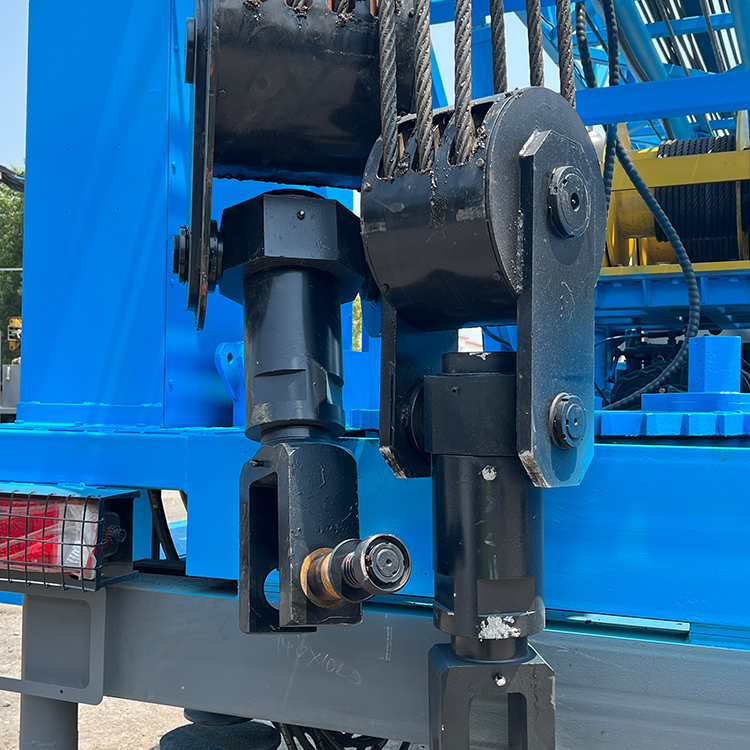

Compatibilité des appareils de forage : l'encombrement, la configuration du moteur principal et les mécanismes d'entraînement doivent être conformes aux spécifications des appareils de forage existants.
La détermination des besoins exacts en fluides représente la phase la plus critique de l’ingénierie de forage. Vous devez équilibrer le volume de fluide circulant dans le système par rapport à la résistance rencontrée par le fluide. Ne pas établir de mesures de référence appropriées conduit souvent à des défaillances catastrophiques des puits de forage.
Vous devez établir des exigences de base strictes en matière de vitesse du fluide afin de soulever efficacement les déblais rocheux vers la surface. La vitesse annulaire fait référence à la vitesse à laquelle le fluide de forage se déplace vers le haut à travers l"espace entre la tige de forage et la paroi du trou de forage. Si vous sous-dimensionnez la pompe, le fluide se déplace trop lentement. Les déblais se déposeront inévitablement autour du fond du trou, provoquant des incidents de blocage des tuyaux. A l’inverse, un surdimensionnement des équipements crée des vitesses annulaires excessives. Les vitesses élevées augmentent la densité de circulation équivalente (DCE), ce qui risque de fracturer des formations rocheuses délicates et de provoquer une perte de circulation.
Les meilleures pratiques de l"industrie imposent généralement de maintenir une vitesse annulaire comprise entre 100 et 150 pieds par minute. Nous vous recommandons de calculer cette métrique quotidiennement à mesure que les conditions de forage changent. Vous devez constamment ajuster votre débit volumétrique en fonction de la densité spécifique des déblais et de la rhéologie du fluide de forage.
La géométrie du forage dicte le débit volumétrique. Vous devez adapter votre stratégie d’équipement en fonction du diamètre spécifique du puits. Une pompe à boue de puits d’eau de grand diamètre nécessite un débit volumétrique extrêmement élevé. Vous mesurez cette production en gallons par minute (GPM). Le maintien d’une vitesse de fluide adéquate dans de larges espaces annulaires nécessite des débits massifs, dépassant souvent 1 000 GPM.
Comparez cette exigence avec une petite pompe à boue pour puits d’eau utilisée dans des forages étroits et profonds. Les anneaux étroits accélèrent naturellement le fluide vers le haut, nécessitant un GPM beaucoup plus faible. Cependant, pousser le fluide à travers des milliers de pieds de tiges de forage étroites génère une résistance de friction massive. Dans ces scénarios, votre équipement doit supporter des pressions nominales incroyablement élevées pour vaincre la résistance. Comprendre cette relation inverse entre le débit volumique et la pression du système vous aide à éviter de graves erreurs de spécification.
Vous ne pouvez pas vous fier aux valeurs maximales du fabricant pour déterminer la pression de fonctionnement. Vous devez calculer la perte de pression totale dans l"ensemble du système de circulation. Une spécification précise nécessite de décrire quatre variables principales :
Friction des équipements de surface : calculez la chute de pression dans les colonnes montantes, les tuyaux rotatifs et les émerillons. Ces composants créent souvent des goulots d’étranglement cachés.
Friction du train de tiges : Déterminez la résistance à l’intérieur de la tige de forage et des colliers lourds. Des puits plus profonds augmentent de façon exponentielle cette friction interne.
Chute de pression de la buse du foret : évaluez la puissance hydraulique utilisée au niveau du foret. La haute pression à travers les buses optimise l’action de jet et nettoie efficacement la face de coupe.
Friction annulaire : évaluez les faces du fluide de résistance à mesure qu'il remonte dans le puits de forage. Les fluides lourds et visqueux augmentent considérablement cette friction.
La somme de ces quatre variables vous donne la pression de fonctionnement requise du système. Nous conseillons d"ajouter une marge de sécurité de 20 % à ce total pour tenir compte des augmentations inattendues du poids de la boue ou des effondrements soudains des forages.
Le choix de l"architecture physique de votre système fluide définit ses limites opérationnelles. Les environnements de forage profond punissent les équipements faibles. Vous devez choisir des configurations conçues spécifiquement pour un fonctionnement soutenu à haute pression sur des périodes prolongées.
Le forage moderne privilégie fortement les conceptions mécaniques spécifiques. Les pompes triplex constituent la norme universelle pour les opérations en profondeur. Ils comportent trois cylindres de pompage distincts fonctionnant de manière déphasée. Cette conception offre des capacités de pression beaucoup plus élevées, une décharge de fluide plus fluide et un encombrement global nettement plus léger. La pulsation réduite protège la tuyauterie en aval et les outils de mesure délicats en fond de trou.
Les pompes duplex répondent aux cas d"utilisation existants. Ils comportent deux vérins à double effet. Les configurations duplex offrent des capacités volumétriques brutes plus élevées, ce qui les rend utiles pour les trous très peu profonds et larges. Cependant, ils portent des empreintes physiques plus lourdes et génèrent de fortes pulsations de pression. Vous devez installer des amortisseurs de pulsations massifs pour atténuer ces chocs hydrauliques.
Matrice de comparaison de l’architecture des pompes
Fonctionnalité | Conception triplex | Conception recto-verso |
|---|---|---|
Action du cylindre | Simple effet (3 cylindres) | Double effet (2 cylindres) |
Capacité de pression | Extrêmement élevé (jusqu"à 7 500 PSI) | Modéré (généralement inférieur à 3 000 PSI) |
Pulsation fluide | Faible (décharge plus douce) | Élevé (nécessite de grands amortisseurs) |
Poids et encombrement | Plus léger, plus compact | Châssis lourd et encombrant |
Vitesse d"entretien | Remplacement rapide des composants | À forte intensité de main d"œuvre |
Le forage au-delà de 2 000 pieds nécessite une ingénierie spécialisée. Une fiable pompe à boue de puits en eau profonde doit comporter des extrémités fluides en acier forgé plutôt qu'en fonte. Les extrémités du fluide haute pression empêchent les fissures catastrophiques sous des charges hydrostatiques intenses. De plus, l’extrémité motrice doit comporter des engrenages robustes et des roulements à rouleaux de qualité supérieure. Les opérations prolongées en profondeur génèrent d’énormes contraintes thermiques et mécaniques. Des extrémités de puissance robustes empêchent les pannes catastrophiques des engrenages pendant les phases critiques de cimentation ou de circulation de boue importante.
Chaque système fluide dynamique fonctionne sur un cadre de compromis fondamental entre volume et pression. Vous contrôlez ce compromis à l’aide de chemises et de pistons remplaçables. Les revêtements plus grands donnent des débits plus élevés mais réduisent considérablement la pression de fonctionnement maximale autorisée. À l’inverse, les revêtements plus petits génèrent des pressions plus élevées au détriment de débits plus faibles.
Les décideurs doivent s"assurer que le cadre choisi permet un échange rapide de doublure. À mesure que le puits s"approfondit, le débit requis diminue généralement tandis que la pression requise augmente. Votre équipe devra remplacer les grands revêtements par des plus petits à mi-chemin du programme de forage. La sélection d"un modèle avec une longueur de course polyvalente et des embouts de fluide à changement rapide vous garantit de maintenir un système hydraulique optimal sans remplacer l"ensemble de l"unité.
Même l"extrémité fluide la plus parfaitement spécifiée échouera si elle manque de puissance adéquate ou ne peut pas s"intégrer physiquement à votre plate-forme. L’approvisionnement nécessite une vérification rigoureuse de la logistique, des limites structurelles et des capacités du moteur principal.
Cadrez votre évaluation autour de la source d’alimentation principale. Les configurations modernes utilisent soit des moteurs diesel industriels, soit des moteurs électriques AC/DC. Vous devez calculer avec précision la puissance d’entrée requise pour obtenir la puissance hydraulique souhaitée.
Tout d’abord, calculez la puissance hydraulique (HHP) à l’aide de la formule : HHP = (GPM × PSI) / 1 714. Ensuite, tenez compte de l’efficacité mécanique. La plupart des groupes motopropulseurs modernes fonctionnent avec un rendement mécanique d"environ 85 à 90 %. Par conséquent, vous devez diviser votre HHP requis par 0,85 pour trouver la puissance d’entrée nécessaire. Un sous-dimensionnement du moteur principal provoque le calage du moteur et une usure rapide de la transmission.
Évaluez les pertes d’efficacité inhérentes à votre système de transmission. Les entraînements mécaniques directs utilisent des transmissions à chaîne ou des entraînements par courroie robustes. Ils offrent une efficacité élevée mais manquent de flexibilité opérationnelle. Vous devez faire varier le régime du moteur pour modifier le débit.
Les entraînements hydrauliques ou les systèmes électriques VFD (Variable Frequency Drive) offrent une flexibilité supérieure. Ils permettent aux opérateurs d"ajuster la cadence indépendamment de la vitesse du moteur principal. Même si les systèmes hydrauliques subissent de légères pertes d"efficacité dues à la friction des fluides, ils offrent un contrôle précis lors d"opérations délicates comme le fraisage ou la pêche.
N’ignorez jamais les risques logistiques. Les unités de grande capacité nécessitent un espace de montage important sur remorque ou sur châssis. Insistez sur la vérification des limites de poids structurel de la plate-forme avant de finaliser l"achat. Une unité de 1 000 chevaux peut peser plus de 40 000 livres. Vous devez vous assurer que la sous-structure de la plate-forme ou la remorque de transport peut supporter en toute sécurité cette charge dynamique et vibrante. Ne pas tenir compte des contraintes d’encombrement entraîne souvent des modifications coûteuses du site ou un empilement d’équipements dangereux.
Les systèmes de chargement centrifuge jouent un rôle essentiel dans le forage de puits profonds. Détaillez le risque grave de cavitation si les exigences d"aspiration ne correspondent pas à la configuration de la fosse à boue. La cavitation se produit lorsque des bulles de vapeur se forment et s"effondrent à l"intérieur de l"extrémité du fluide, détruisant violemment les composants métalliques.
Pour éviter la cavitation, vous devez vous assurer que la hauteur d"aspiration nette positive disponible (NPSHa) dépasse la hauteur requise (NPSHr). Vous y parvenez en installant des pompes d"alimentation centrifuges dédiées qui poussent constamment le fluide dans le collecteur d"aspiration. La disposition de la fosse à boue doit permettre des conduites d"aspiration courtes et droites afin de minimiser la friction entrante.
Les équipements de forage fonctionnent dans des environnements incroyablement hostiles. L’évaluation des équipements basée uniquement sur des mesures de performances initiales ignore la réalité de l’usure mécanique continue. Vous devez prévoir des cycles de maintenance rigoureux pour maintenir le système opérationnel.
Évaluez toujours l’équipement en fonction de cycles de service continus plutôt que de valeurs nominales théoriques maximales. Un système fonctionnant à 100 % de sa charge nominale maximale connaîtra une usure accélérée et des pannes soudaines. Les experts du secteur conseillent fortement de dimensionner pour un seuil opérationnel de 80 %. Un fonctionnement à 80 % de sa capacité prolonge considérablement la durée de vie du fluide et réduit la fatigue du métal. Si vos calculs montrent que vous avez besoin de 800 PSI en continu, sélectionnez une unité conçue pour un service continu d"au moins 1 000 PSI.
Cadrez votre planification opérationnelle autour de la fréquence de remplacement des consommables critiques. La nature abrasive du fluide de forage dégrade constamment les composants internes. Vous devez suivre les cycles d'usure des soupapes, des sièges en polyuréthane, des pistons en caoutchouc et des revêtements en céramique. Lors de la sélection d'une pompe à boue , vérifiez la disponibilité sur le marché de ces pièces d'usure spécifiques. Les pièces propriétaires ou obscures provoquent des temps d'arrêt massifs en cas de défaillance des chaînes d'approvisionnement. Appuyez-vous sur des composants API standardisés pour vous assurer de pouvoir vous procurer des remplacements auprès de plusieurs fournisseurs partout dans le monde.
Évaluer l"accessibilité physique de l"extrémité fluide. Les mécaniciens de terrain doivent être capables de remplacer rapidement les pièces en acier lourdes. Les pompes conçues pour des changements rapides de revêtement réduisent considérablement les temps d’arrêt coûteux des installations. Recherchez des fonctionnalités telles que des couvercles de valve à dégagement rapide, des outils d"extraction de piston spécialisés et des configurations de doublure à chargement frontal. Une extrémité de fluide inaccessible transforme une simple tâche de maintenance de deux heures en une opération d"une journée entière, ce qui a un impact considérable sur votre calendrier de forage.
La transition des calculs techniques à l’approvisionnement réel nécessite une gestion stricte des fournisseurs. N"acceptez pas les allégations marketing à leur valeur nominale. Exigez des données d’ingénierie vérifiables avant de signer des bons de commande.
Exiger des courbes de performances certifiées de la part des fabricants plutôt que des graphiques théoriques génériques. Les tests d"acceptation en usine (FAT) devraient prouver que l"équipement peut maintenir vos GPM et PSI requis sous une charge continue sans surchauffe. Insistez pour examiner les données réelles du banc d"essai pour le numéro de série spécifique que vous avez l"intention d"acheter.
Assurez-vous que l’équipement répond aux normes API (American Petroleum Institute) Spécification 7K ou aux certifications ISO équivalentes pour les équipements de forage. Ces normes régissent la qualité métallurgique des appareils sous pression et l’intégrité structurelle de la charpente. La conformité API garantit que l"extrémité fluide contiendra en toute sécurité les éruptions à haute pression et résistera à la fatigue cyclique.
Utilisez ce cadre séquentiel pour finaliser votre cahier des charges :
Définissez la profondeur maximale de la cible et le diamètre maximal du trou de forage.
Calculez le GPM requis pour une vitesse annulaire optimale et le PSI maximum pour la friction du système.
Ajoutez une marge de sécurité de 20 % à vos exigences de pression calculées.
Faites correspondre la puissance hydraulique requise à la puissance d’entrée disponible de la plate-forme.
Demandez des devis à des fournisseurs certifiés basés exclusivement sur ces spécifications fermes.
La spécification d’un équipement de circulation de fluide nécessite un équilibre délicat entre des exigences hydrauliques rigoureuses et des contraintes opérationnelles strictes. Vous devez aligner vos débits et limites de pression requis avec la taille de la plate-forme, les capacités de charge structurelle et la compatibilité du moteur principal.
Un dimensionnement approprié réduit directement les temps non productifs (NPT) en éliminant les tuyaux coincés et en évitant les pannes mécaniques catastrophiques. Nous encourageons fortement les opérateurs à considérer les calculs techniques initiaux comme un investissement opérationnel critique. Appliquez la règle du service continu de 80 %, garantissez une maintenance rapide et comptez sur des composants standardisés. Suivre cette approche systématique garantit le déroulement efficace de votre programme de forage, quelle que soit la profondeur totale du puits.
R : Vous devez additionner les chutes de pression individuelles dans l’ensemble du système de circulation. Calculez la perte de friction à travers l"équipement de surface, la tige de forage, l"ensemble de fond de trou, les buses de foret et l"anneau de retour. Une fois que vous avez trouvé ce total, ajoutez une marge de sécurité de 15 à 20 % pour tenir compte des augmentations inattendues du poids du fluide ou des restrictions du forage.
R : Oui, vous pouvez adapter l"équipement en changeant les chemises internes et les pistons. L"échange de ces composants ajuste le rapport débit/pression. Cependant, vous devez vous assurer que le châssis sous-jacent et l"extrémité motrice sont conçus pour supporter la puissance maximale et les charges structurelles requises par les deux scénarios de forage distincts.
R : Plusieurs problèmes de mise en œuvre empêchent d’atteindre la pression nominale. Il se peut que vos revêtements soient mal dimensionnés pour la profondeur actuelle du puits. Les consommables usés du module fluide, tels que les vannes usées ou les sièges en polyuréthane dégradés, dérivent la pression en interne. Alternativement, le moteur principal peut fournir une puissance d’entrée insuffisante ou subir un patinage de la courroie de transmission.
R : Bien que la physique fondamentale reste identique, les unités pour champs pétrolifères sont conçues pour des environnements extrêmes. Ils comportent des extrémités de fluide forgées lourdement conçues pour des pressions continues plus élevées, des poids de boue plus lourds et une conformité stricte de fabrication API. Les variantes de puits d"eau donnent généralement la priorité à des cadres plus légers, à une mobilité améliorée et à des débits distincts optimisés pour des forages moins profonds et plus larges.
