Une plate-forme de forage dépend d’une circulation continue pour survivre. Nous pensons souvent à l’appareil de forage comme à des tiges de forage et à des entraînements supérieurs. Cependant, le cœur mécanique qui pilote toute l’opération est la pompe. En cas d"échec, la boue cesse immédiatement de couler. Les déblais s’installent, le train de tiges reste coincé et les coûts des temps d’arrêt montent en flèche. Comprendre le fonctionnement de cet équipement vital va au-delà de la simple mécanique. Vous avez besoin d’une solide maîtrise des opérations au niveau des composants pour prendre des décisions d’approvisionnement intelligentes. Il vous aide à évaluer les spécifications de performances. Il vous permet d’estimer avec précision les intervalles de maintenance. Il garantit une compatibilité complète des plates-formes pour les travaux exigeants. Ce guide élimine complètement le jargon commercial déroutant. Nous examinerons les mécanismes physiques et les différences structurelles de ces fluides conducteurs. Vous apprendrez les critères exacts nécessaires pour évaluer la viabilité des pompes pour les opérations de forage intensives. Plongeons-nous dans l"ingénierie de base qui permet aux fluides de forage de circuler dans des conditions extrêmes.
La fonction principale d"une pompe à boue de forage est de faire circuler le fluide de forage sous haute pression le long du train de tiges et de remonter l"espace annulaire, transportant les déblais vers la surface.
Les opérations sont réparties entre deux ensembles principaux : l"extrémité puissance (conversion de l"énergie de rotation) et l"extrémité fluide (entraînement du fluide).
Les pompes à boue triplex ont largement remplacé les modèles duplex en raison de leur poids inférieur, de la réduction des pulsations du fluide et de leur efficacité mécanique supérieure.
L"évaluation d"une pompe nécessite d"équilibrer les débits théoriques (GPM) et la pression (PSI) avec les réalités physiques de l"empreinte au sol, des taux d"usure des consommables et de l"accessibilité à la maintenance.
L"ensemble du système repose sur deux sections principales. Nous les appelons le côté puissance et le côté fluide. L’extrémité d’alimentation gère la conversion d’énergie. Un moteur diesel ou un moteur électrique fournit une puissance mécanique brute. Des courroies, des chaînes à rouleaux ou des systèmes d"engrenages robustes transfèrent cette énergie. Ils se connectent directement au vilebrequin principal. Ce mouvement de rotation doit se transformer en mouvement linéaire pour être utile. Un mécanisme de traverse réalise cette transformation. Il glisse d"avant en arrière à l"intérieur de guides usinés. Cette action coulissante pousse les tiges du poney vers l"extérieur et les tire continuellement vers l"arrière.
L'extrémité fluide prend ensuite le relais. Il gère le déplacement des fluides. Une pompe à boue de forage repose sur un cycle mécanique continu. Nous pouvons décomposer cela en courses d’aspiration et de refoulement claires. Voici comment le processus fonctionne en pratique :
Le piston recule, créant un fort vide interne à l’intérieur du cylindre.
Le vide ouvre la soupape d"aspiration contre son ressort de tension.
Le fluide de forage s"engouffre dans la chambre à partir des réservoirs de rétention externes.
Le piston inverse la direction et avance de manière agressive.
Le mouvement vers l’avant ferme instantanément la valve d’aspiration.
L’augmentation de la pression interne force l’ouverture de la vanne de décharge.
Le système pousse le fluide vers le collecteur de refoulement sous une pression extrême.
L’efficacité du transfert d’énergie est ici très importante. Cela dicte directement la consommation de carburant. Il détermine également la taille de votre moteur requise. Une mauvaise conversion signifie un gaspillage d’énergie et une friction opérationnelle plus élevée. Vous devez garantir une fourniture d’énergie transparente pour maintenir des débits constants.
L’environnement interne est brutalement dur. Le déplacement du fluide repose en grande partie sur un mécanisme de pompe à boue à piston . Vous trouverez ici trois composants essentiels qui interagissent. Ce sont le piston, la chemise et les valves. Ces pièces interagissent constamment sous d’immenses contraintes mécaniques. Ils gèrent des pics de pression massifs à chaque coup.
La boue de forage est très abrasive. Il transporte des fragments de roche pointus et de lourds additifs de barytine. Ce mélange agit comme du papier de verre liquide. La physique dicte un cycle d’usure rapide et inévitable. Une friction constante existe entre le piston mobile et le revêtement fixe. Cette friction génère une immense chaleur et une dégradation physique. Il enlève les joints de protection en élastomère au fil du temps. Même les pistons en polyuréthane haut de gamme se dégradent dans ces conditions brutales.
De nombreux acheteurs craquent pour le mythe des équipements sans entretien. Vous devez ignorer complètement cette affirmation. Les chemises et les pistons tomberont inévitablement en panne pendant les opérations actives. Vous ne pouvez pas empêcher cette réalité mécanique. Concentrez-vous plutôt sur la vitesse de remplacement. Votre équipage doit échanger ces pièces rapidement. Un accès facile à l’extrémité fluide est crucial. Le remplacement rapide des composants a un impact direct sur la rentabilité opérationnelle. Si votre équipe lutte pendant des heures pour changer un seul paquebot, les temps d"arrêt des plates-formes se multiplient rapidement.
Les ingénieurs s’appuyaient historiquement sur des pompes duplex. Ce sont des systèmes à double effet. Ils pompent du liquide lors des courses avant et arrière. Vous obtenez un mouvement fluide continu à partir d’un nombre réduit de cylindres. Cependant, ils présentent de sérieux inconvénients opérationnels. Les conceptions duplex nécessitent une empreinte physique massive. Ils sont incroyablement lourds. Ils génèrent également des pulsations à haute pression. La maintenance est notoirement difficile. Les joints à double effet nécessitent des procédures de remplacement complexes. Les équipes de terrain détestent souvent les entretenir.

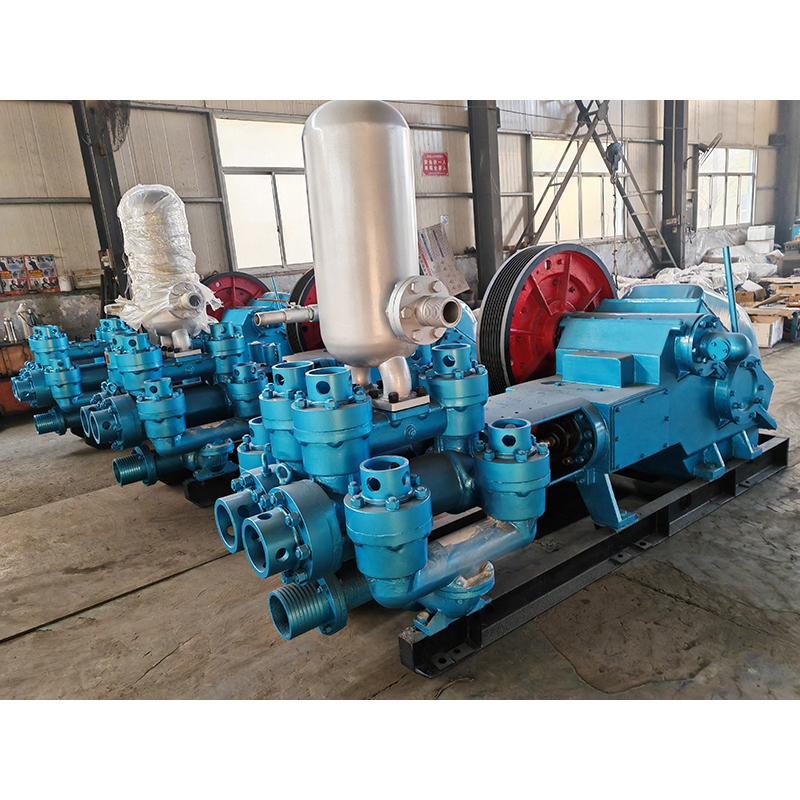

Aujourd'hui, l'industrie préfère fortement la pompe à boue Triplex . Cette conception à simple effet utilise trois pistons. Ils ne pompent le fluide que lors de la course avant. Les cylindres sont espacés d’exactement 120 degrés. Cette configuration mathématique offre un énorme avantage commercial. Vous obtenez une unité beaucoup plus légère dans l’ensemble. Il produit jusqu'à 30 % de pulsations en moins par rapport aux anciens modèles. Ce flux plus fluide protège les canalisations sensibles en aval.
Vous pouvez repousser des limites de pression opérationnelle plus élevées en toute sécurité. Plus important encore, cela simplifie considérablement la maintenance des extrémités fluides. Les équipes n’entretiennent qu’un seul côté du piston. Le forage moderne nécessite des pressions plus élevées et des tolérances plus strictes. Les conceptions triplex offrent exactement ces performances requises. Les anciens systèmes duplex ont encore parfois leur place. Vous pourriez les justifier pour le forage de puits en eau peu profonde avec des contraintes budgétaires. Sinon, les plates-formes modernes exigent des performances à trois cylindres simple effet.
Comparaison d"architecture : conceptions duplex et triplex
Catégorie de fonctionnalités | Conceptions recto-verso | Conceptions triplex |
|---|---|---|
Type d"action | Double effet (pompe dans les deux sens) | Simple effet (avant uniquement) |
Nombre de cylindres | Deux | Trois |
Poids physique | Extrêmement lourd | Beaucoup plus léger |
Niveau de pulsation | Choc hydraulique élevé | Jusqu"à 30 % de pulsations en moins |
Vitesse d"entretien | Complexe et lent | Simplifié et rapide |
La sélection du bon équipement nécessite d’équilibrer plusieurs variables d’ingénierie. Vous ne pouvez pas examiner une seule mesure isolément.
Le débit de votre pompe doit correspondre parfaitement au profil spécifique de votre puits. Vous devez tenir compte du diamètre du trou et de la profondeur totale. La rhéologie spécifique de votre fluide est également très importante. Les puits profonds nécessitent un PSI plus élevé pour surmonter une friction annulaire extrême. Les trous de grand diamètre nécessitent un GPM plus élevé pour nettoyer efficacement les déblais. Vous devez calculer ces exigences avant d’acheter une unité.
Les ingénieurs sont ici confrontés à un compromis constant. Les courses plus longues à des régimes inférieurs fonctionnent généralement bien mieux. Ils offrent une excellente efficacité volumétrique. Ils réduisent également l"usure des consommables des extrémités fluides. Le piston change de direction moins fréquemment. Les courses courtes à régime élevé génèrent une chaleur excessive. Ils détruisent les caoutchoucs des pistons beaucoup plus rapidement. Nous recommandons de donner la priorité aux longueurs de course plus longues pour des opérations prolongées.
La mobilité des plates-formes dicte les limites de taille de votre équipement. Vous devez évaluer attentivement les dimensions du patin de la pompe à boue . Comparez ces dimensions aux limites de transport routier terrestre. Tenez compte des capacités de levage maximales des grues pour les plates-formes offshore. Une unité lourde pourrait retarder complètement les calendriers de mobilisation des plates-formes. Des patins plus légers offrent une meilleure flexibilité logistique.
Une charge continue contraint le métal jusqu’à son point de rupture. Vous avez besoin d’une intégrité matérielle extrême pour survivre à ces forces. Recherchez spécifiquement les extrémités fluides en acier forgé. Le métal moulé ne peut pas gérer en toute sécurité les pics de pression modernes. Les composants de l"extrémité de puissance nécessitent une construction en alliage élevé. Ces matériaux de qualité supérieure évitent les fissures catastrophiques lors d"un fonctionnement continu 24h/24 et 7j/7.
Vérifiez le GPM maximum requis pour un nettoyage optimal des trous.
Calculez le pic PSI nécessaire pour atteindre la profondeur totale.
Mesurez l"empreinte de patin autorisée pour faciliter le transport de l"installation.
Confirmez que l"extrémité fluide utilise des blocs en acier forgé de première qualité.
Même le meilleur équipement tombe en panne en cas de mauvaise gestion opérationnelle. Vous devez comprendre les risques hydrauliques pour protéger vos actifs mécaniques.
Les pompes alternatives créent intrinsèquement des pics de pression. Nous utilisons des amortisseurs chargés d’azote pour atténuer ces chocs hydrauliques. Que se passe-t-il lorsque cet amortisseur tombe en panne ? Les résultats sont immédiatement sévères. Vous constaterez une fatigue rapide sur les lignes de forage. Les canalisations de surface trembleront violemment. Cette vibration provoque des lectures MWD (Mesure pendant le perçage) très imprécises. Cela ruine complètement la télémétrie LWD (Logging While Drilling). Vous devez garantir quotidiennement une pression de précharge d’azote appropriée. Un amortisseur plat transfère l’énergie destructrice directement dans la structure de la plate-forme.
Le liquide doit s"écouler sans problème dans le collecteur d"aspiration. Une mauvaise configuration interrompt considérablement ce flux. Un mauvais dimensionnement de la conduite d’aspiration est une erreur très courante. Un tuyau trop petit restreint l’apport de liquide. Une mauvaise intégration de la pompe de charge centrifuge crée également d’énormes problèmes. Ces erreurs conduisent directement à la cavitation. La cavitation se produit lorsque des bulles de vapeur se forment et s"effondrent violemment à l"intérieur de la chambre. Ces micro-explosions détruisent littéralement les métaux internes. Ils détruisent prématurément les têtes de fluide forgées. Maintenez toujours une pression d"alimentation positive. Un système de facturation bien conçu élimine complètement cette menace coûteuse.
Une pompe repose fondamentalement sur des principes de fonctionnement simples. Cependant, la conception d’une unité fiable nécessite une fabrication de haute précision. Le côté moteur et le côté fluide doivent fonctionner en parfaite harmonie. Vous avez besoin d’un transfert d’énergie fluide et d’un déplacement de fluide robuste.
Nous conseillons aux acheteurs de regarder au-delà des mesures de vanité de la puissance brute. Les numéros de vanité ont fière allure sur les brochures commerciales. Ils ne pompent pas efficacement les fluides sur le terrain. Au lieu de cela, donnez la priorité à l’accessibilité des extrémités fluides. Concentrez-vous sur la disponibilité rapide des composants. Assurez une correspondance exacte en GPM et PSI pour vos profils de puits spécifiques. Faites de la facilité de maintenance une priorité absolue.
Prenez les prochaines étapes proactives avant de signer les commandes d’approvisionnement. Nous encourageons les opérateurs à consulter directement les ingénieurs de pompes. Demandez des données historiques sur le temps moyen entre pannes (MTBF) pour des modèles spécifiques. Examinez attentivement les fiches techniques détaillées. Comprenez complètement les compromis mécaniques. Une évaluation intelligente garantit une circulation continue. Cette diligence protège en fin de compte l’intégralité de votre investissement en forage.
R : Une conception triplex utilise trois vérins à simple effet. Cette configuration offre des avantages significatifs. Il permet un débit de fluide plus fluide avec 30 % de pulsations en moins. Il pèse beaucoup moins, ce qui facilite le transport. La maintenance est également beaucoup plus simple puisque le personnel ne s"occupe que des joints simple effet en course avant.
R : La perte de pression provient généralement de pannes de consommables. Les valves usées laissent le liquide glisser vers l"arrière. Les caoutchoucs de piston usés ne parviennent pas à sceller contre la chemise. L’entraînement de l’air dans la conduite d’aspiration peut également provoquer d’importantes chutes de pression. Les mécaniciens doivent inspecter immédiatement le collecteur d"aspiration et les joints d"extrémité du fluide.
R : Les intervalles de remplacement varient considérablement en fonction des conditions de fonctionnement. Il n’y a pas de calendrier arbitraire. Cela dépend de l’abrasivité de la boue, de la pression de fonctionnement et du nombre total d’heures d’utilisation. Les fluides très abrasifs peuvent détruire les revêtements en quelques jours. Des fluides propres et correctement filtrés peuvent prolonger la durée de vie du revêtement jusqu"à plusieurs semaines.
R : Les mécanismes alternatifs créent par nature des pics hydrauliques soudains lors de chaque course de décharge. Un amortisseur de pulsations absorbe ces variations de pression. Il agit comme un amortisseur pour le système hydraulique. Cet effet de lissage protège les équipements en aval, les canalisations haute pression et les outils de mesure sensibles en fond de trou contre les vibrations destructrices.
