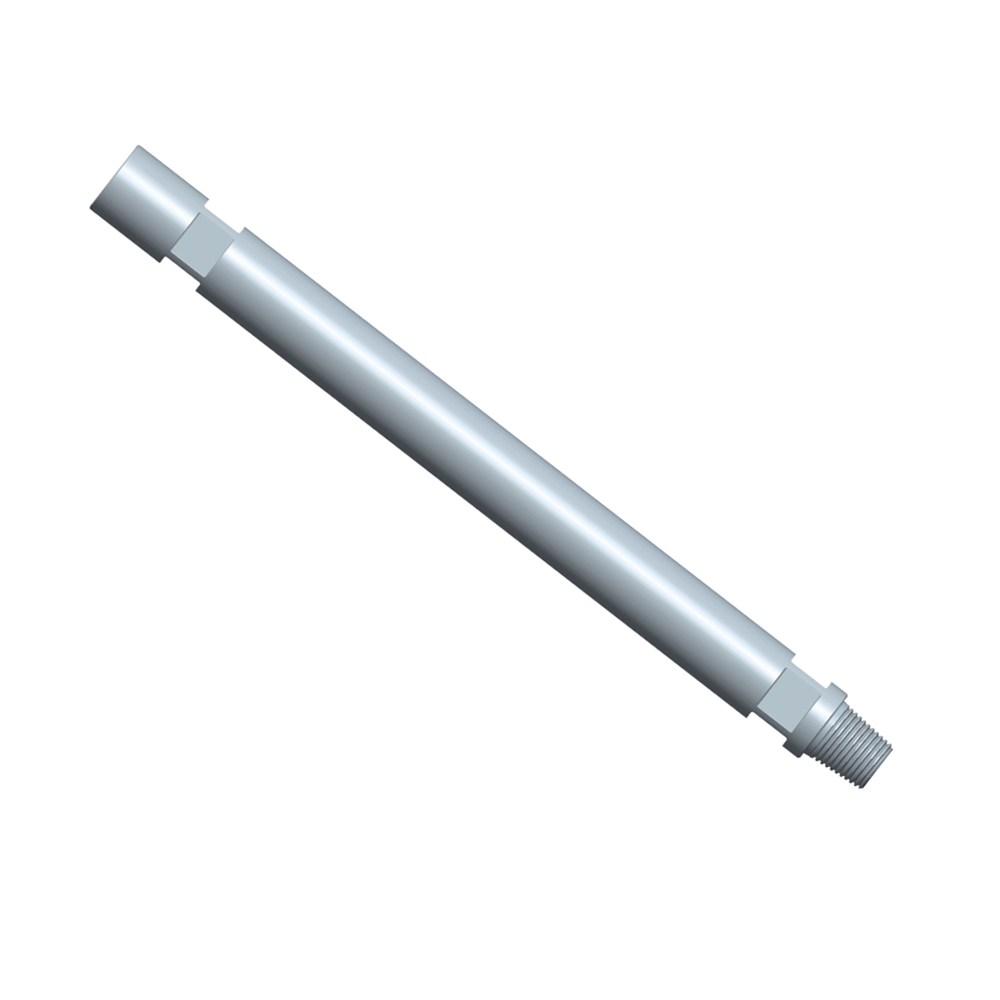

A Garniture de forage est un composant tubulaire essentiel dans les opérations de forage, servant d'épine dorsale pour transmettre le couple de rotation de l'appareil de forage au trépan tout en facilitant la circulation des fluides de forage. Il relie l'équipement de surface à l'ensemble de forage de fond, assurant un transfert d'énergie transparent et maintenant l'intégrité du puits tout au long du processus de forage. Conçu pour résister aux contraintes mécaniques extrêmes, à la pression et aux environnements corrosifs, de haute qualité Garniture de forage est indispensable pour les projets de forage onshore et offshore, quelle que soit la profondeur du puits ou la complexité de la formation.
| Quantité: | |
|---|---|

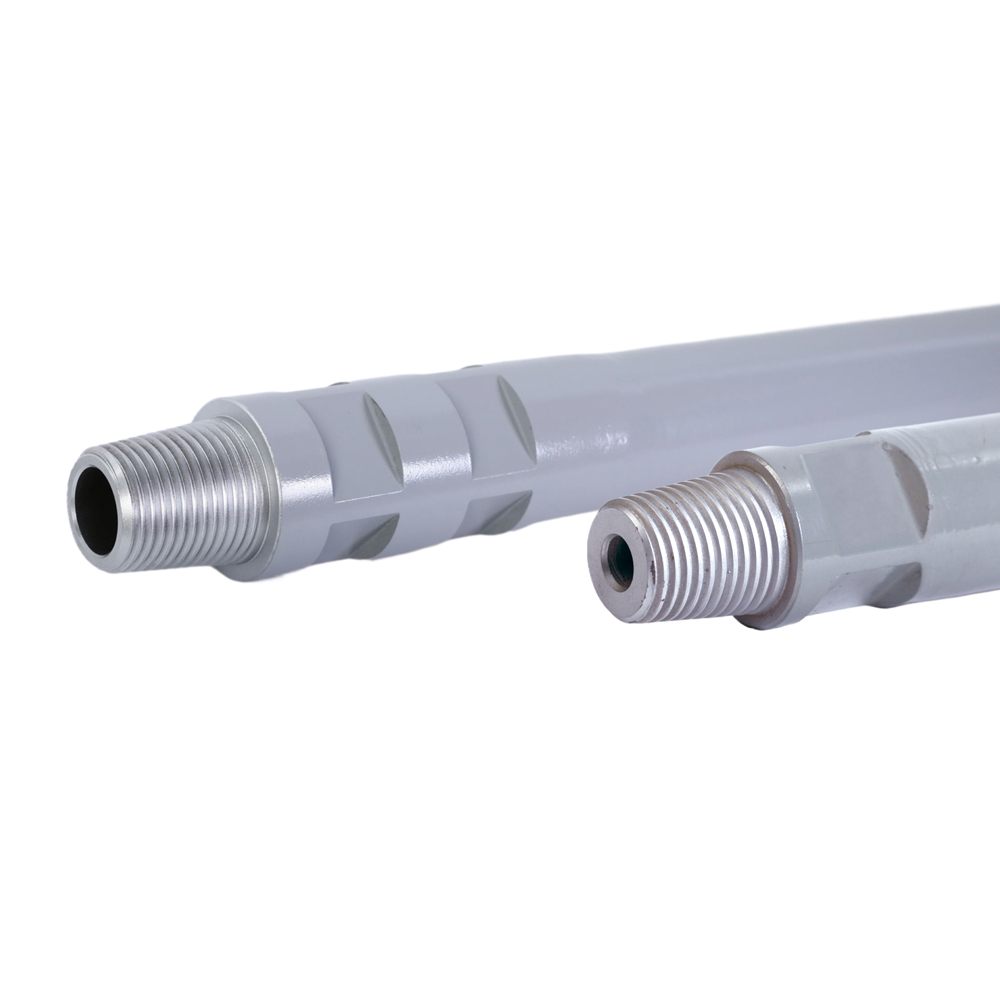

Notre tige de forage se distingue par sa sélection de matériaux supérieure et son ingénierie de précision. Chaque unité est fabriquée à partir de matériaux de qualité en acier de première qualité , optimisés pour équilibrer la résistance à la traction et à l'effondrement pour des performances fiables dans diverses conditions de forage. Le avancé système de connexion , comprenant les types de filetage REG, IF, FH et NC avec des conceptions à refoulement interne (IU), à refoulement externe (EU) ou à refoulement interne et externe (IEU), garantit des joints étanches et étanches qui minimisent les temps d'arrêt et améliorent la sécurité opérationnelle. Tous les produits sont soumis à des méthodes rigoureuses de tests non destructifs (CND) telles que UT (tests par ultrasons) et MT (tests de particules magnétiques) pour détecter les défauts cachés, en adhérant strictement aux normes API Spec 5D et NACE MR0175 pour la certification de qualité . La précision dimensionnelle constante et la ténacité améliorée de nos tiges de forage les rendent résistantes à l'usure, à la fatigue et à la corrosion, même dans des environnements de puits acides à haute teneur en sulfure d'hydrogène.
| Non. | Spécifications des garnitures de forage | Nuance d'acier | Système de connexion | Propriétés mécaniques clés | Plage de longueur | Certificat de qualité | Contrôles Non Destructifs (CND) | Remarques |
| 1 | 2 3/8' × 6,65 lb/pi | E75 | Fil REG + bouleversement interne (UI) | Résistance à la traction : 215 000 lbf (956 kN) Résistance à l'effondrement : 5 800 psi (40,0 MPa) | R1 (18-22 pieds/5,49-6,71 m)R2 (27-30 pieds/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits peu profonds conventionnels, nouvelle qualité |
| 2 | 2 3/8' × 10,40 lb/pi | X95 | Fil REG + bouleversement externe (UE) | Résistance à la traction : 320 000 lbf (1 423 kN) Résistance à l'effondrement : 9 200 psi (63,4 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits de profondeur moyenne, qualité Premium |
| 3 | 2 7/8' × 10,40 lb/pi | E75 | SI Fil + UE | Résistance à la traction : 280 000 lbf (1 245 kN) Résistance à l'effondrement : 6 500 psi (44,8 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits conventionnels, nouvelle qualité |
| 4 | 2 7/8' × 13,30 lb/pi | G105 | IF Thread + Bouleversement interne et externe (IEU) | Résistance à la traction : 410 000 lbf (1 824 kN) Résistance à l'effondrement : 11 800 psi (81,4 MPa) | R2 (27-30 pi/8,23-9,14 m)R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits profonds acides, nouvelle qualité |
| 5 | 3 1/2' × 9,50 lb/pi | E75 | Fil FH + UI | Résistance à la traction : 260 000 lbf (1 156 kN) Résistance à l'effondrement : 5 200 psi (35,9 MPa) | R1 (18-22 pieds/5,49-6,71 m)R2 (27-30 pieds/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits conventionnels de petit diamètre, qualité Premium |
| 6 | 3 1/2' × 15,50 lb/pi | S135 | Fil NC40 + IEU | Résistance à la traction : 530 000 lbf (2 357 kN) Résistance à l'effondrement : 15 200 psi (104,8 MPa) | R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits à haute pression ultra-profonds, New Grade |
| 7 | 4' × 14,00 lb/pi | X95 | SI Fil + UE | Résistance à la traction : 380 000 lbf (1 690 kN) Résistance à l'effondrement : 8 800 psi (60,7 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits de profondeur moyenne, qualité Premium |
| 8 | 4' × 18,00 lb/pi | G105 | Fil NC46 + IEU | Résistance à la traction : 480 000 lbf (2 134 kN) Résistance à l'effondrement : 13 500 psi (93,1 MPa) | R2 (27-30 pi/8,23-9,14 m)R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits acides de moyenne profondeur, New Grade |
| 9 | 4 1/2' × 16,60 lb/pi | E75 | Fil FH + UE | Résistance à la traction : 350 000 lbf (1 557 kN) Résistance à l'effondrement : 7 300 psi (50,3 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits conventionnels, qualité Premium |
| 10 | 4 1/2' × 20,00 lb/pi | S135 | Fil NC50 + IEU | Résistance à la traction : 610 000 lbf (2 713 kN) Résistance à l'effondrement : 16 800 psi (115,8 MPa) | R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits à haute pression ultra-profonds, New Grade |
| 11 | 5' × 16,25 lb/pi | X95 | Fil FH + UE | Résistance à la traction : 420 000 lbf (1 868 kN) Résistance à l'effondrement : 9 500 psi (65,5 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits de profondeur moyenne, qualité Premium |
| 12 | 5' × 25,60 lb/pi | G105 | Fil NC56 + IEU | Résistance à la traction : 580 000 lbf (2 579 kN) Résistance à l'effondrement : 18 200 psi (125,5 MPa) | R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits acides ultra-profonds, New Grade |
| 13 | 5 1/2' × 20,80 lb/pi | E75 | SI Fil + UE | Résistance à la traction : 450 000 lbf (2 002 kN) Résistance à l'effondrement : 8 100 psi (55,9 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits profonds conventionnels, qualité Premium |
| 14 | 5 1/2' × 24,70 lb/pi | S135 | Fil NC61 + IEU | Résistance à la traction : 680 000 lbf (3 025 kN) Résistance à l'effondrement : 19 500 psi (134,5 MPa) | R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits à haute pression ultra-profonds, New Grade |
| 15 | 6 5/8' × 25,20 lb/pi | X95 | Fil FH + UE | Résistance à la traction : 510 000 lbf (2 268 kN) Résistance à l'effondrement : 9 800 psi (67,6 MPa) | R2 (27-30 pi/8,23-9,14 m) | Spécification API 5D | TU + MT | Convient aux puits profonds de gros calibre, qualité Premium |
| 16 | 6 5/8' × 32,30 lb/pi | G105 | Fil NC70 + IEU | Résistance à la traction : 650 000 lbf (2 891 kN) Résistance à l'effondrement : 21 000 psi (144,8 MPa) | R3 (38-45 pi/11,58-13,72 m) | Spécification API 5D, NACE MR0175 | TU + MT | Convient aux puits acides de grand calibre, nouvelle qualité |
Les tiges de forage sont polyvalentes dans plusieurs scénarios de forage. Il est largement utilisé dans les puits peu profonds conventionnels pour l'exploration pétrolière, gazière ou aquatique, où sa résistance et sa flexibilité équilibrées garantissent un forage efficace à travers des formations molles à moyennes. Pour les puits de profondeur moyenne et les puits profonds acides , nos tiges de forage de qualité supérieure, dotées d'une résistance améliorée à la corrosion et de propriétés mécaniques plus élevées, supportent une pression accrue et des conditions de fond difficiles. Il est également idéal pour les puits conventionnels de petit calibre et les puits ultra-profonds à haute pression , soutenant des projets dans l'industrie pétrolière et gazière, l'extraction d'énergie géothermique et l'exploration géologique. De plus, il constitue un composant fiable dans les opérations de forage directionnel, où des performances constantes et l'intégrité des joints sont essentielles au maintien de la trajectoire du puits.
Le choix de la nuance d'acier dépend de la profondeur du puits, de la pression de formation et du potentiel corrosif. Pour les puits peu profonds à moyens, les qualités standard offrent des performances rentables, tandis que les puits profonds ou acides nécessitent des qualités à haute résistance et résistantes à la corrosion, conformes à la NACE MR0175.
Les essais non destructifs (CND) identifient les défauts internes ou de surface (par exemple, fissures, inclusions) qui pourraient entraîner une défaillance des tuyaux sous l'effet des contraintes de fond de trou. Cela garantit la sécurité opérationnelle, réduit les temps d'arrêt et prolonge la durée de vie de la tige de forage..
Un de haute qualité système de connexion avec un filetage précis et une conception inversée garantit des joints sécurisés et étanches, minimisant la perte de fluide et la perte de couple pendant le perçage. Cela améliore l’efficacité du transfert d’énergie et réduit le risque de problèmes coûteux de forage.
Oui, tous nos produits de tiges de forage respectent ou dépassent les normes API Spec 5D , et certaines qualités sont certifiées NACE MR0175 pour les applications de services acides, garantissant ainsi une compatibilité mondiale et une conformité réglementaire.
