Le boîtier et les tubes standard API fabriqués par Beyond adhèrent strictement à la norme API 5CT sur tous les aspects du contrôle qualité, y compris la composition chimique, les propriétés mécaniques et la précision dimensionnelle. Dans le cadre de cette norme, tous les indicateurs de contrôle ont été renforcés : ce perfectionnement garantit des performances plus constantes et une fiabilité accrue de la qualité des produits.
| Quantité: | |
|---|---|

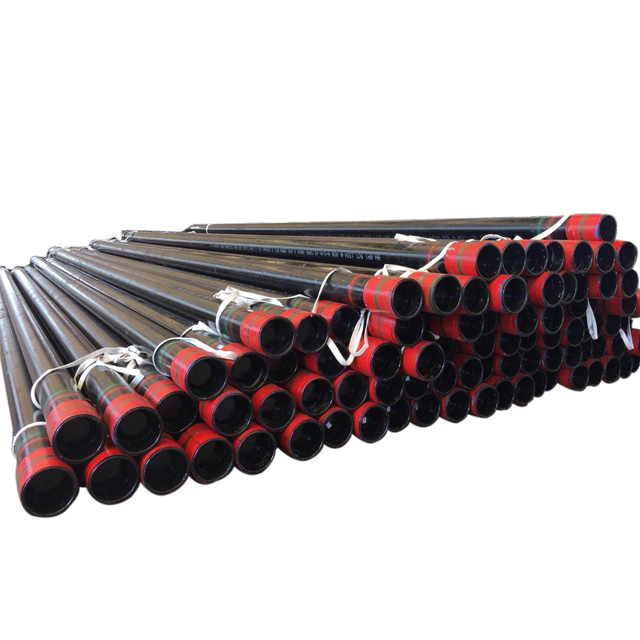

Le tubage est un produit tubulaire essentiel utilisé pour recouvrir les parois des puits forés, fournissant un support structurel et protégeant le puits de forage contre l'effondrement, l'intrusion de fluide de formation et la contamination. Installé par sections (tubage de surface, tubage intermédiaire, tubage de production), le tubage isole différentes formations géologiques, empêche la migration des fluides entre les zones et crée un chemin sécurisé pour les fluides de forage et les fluides de production. Fabriqués selon les normes strictes API Spec 5CT , nos produits de boîtier sont conçus pour la durabilité, la résistance à la corrosion et la précision dimensionnelle, garantissant ainsi l'intégrité à long terme des puits de pétrole, de gaz, d'eau et géothermiques.
Notre boîtier se distingue par sa qualité exceptionnelle et sa conception axée sur la performance. Nous adhérons à un contrôle rigoureux de la composition chimique , avec des limites de phosphore (P) et de soufre (S) plus strictes que celles requises par API Spec 5CT , réduisant ainsi la fragilité et améliorant la résistance à la corrosion. Les options de nuances d'acier (J55, K55, N80, L80 (13Cr), P110, etc.) sont sélectionnées pour leurs propriétés mécaniques sur mesure, y compris la résistance à la traction , la limite d'élasticité et l'allongement , optimisés , garantissant la compatibilité avec diverses conditions de puits. Pour les environnements sujets à la corrosion, notre nuance L80(13Cr) offre une résistance améliorée aux fluides acides. La précision dimensionnelle de notre boîtier est inégalée, avec un contrôle strict du diamètre extérieur, de l'épaisseur de la paroi et de la forme de traitement final (extrémité lisse, non bouleversée, bouleversée externe, filetage et accouplement, joint intégré) pour garantir des connexions sécurisées et des performances étanches. De plus, notre boîtier dépasse les exigences de ténacité API, minimisant ainsi le risque de défaillance sous la pression du fond de trou et les fluctuations de température.
| Propriétés mécaniques : | |||||||||
| Standard | Grade | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) | Dureté | ||||
| API SPÉCIFICATION 5CT | J55 | ≥517 | 379~552 | Se référer à la fiche | |||||
| K55 | ≥517 | ≥655 | |||||||
| N80 | ≥689 | 552~758 | |||||||
| L80(13Cr) | ≥655 | 552~655 | ≤241 HB | ||||||
| P110 | ≥862 | 758~965 | |||||||
| Composition chimique | |||||||||
| Standard | Grade | Composition chimique (%) | |||||||
| C | Si | Mn | P | Cu | Mo | V | SLA | ||
| API SPÉCIFICATION 5CT | J55K55 (37Mn5) | 0,34 ~ 0,39 | 0,20 ~ 0,35 | 1,25~1,50 | ≤0,020 | ≤0,20 | / | / | ≤0,020 |
| N80 (36Mn2V) | 0,34~0,38 | 0,20 ~ 0,35 | 1,45~1,70 | ≤0,020 | / | / | 0,11 ~ 0,16 | ≤0,020 | |
| L80 (13Cr) | 0,15 ~ 0,22 | ≤1,00 | 0,25~1,00 | ≤0,020 | ≤0,20 | / | / | ≤0,020 | |
| P110 (30CrMo) | 0,26 ~ 0,35 | 0,17 ~ 0,37 | 0,40 ~ 0,70 | ≤0,020 | ≤0,20 | 0,15~0,25 | ≤0,08 | ≤0,020 | |
| Spécification du boîtier | |||||||||
| Code des dimensions | Code de poids | Diamètre extérieur | Épaisseur | Formulaire de fin de traitement | |||||
| Nuance d'acier | |||||||||
| dans | mm | dans | N80 | C90 | T95 | P110 | |||
| 1.900' | 2.4 | - | 1.9 | 48.26 | 0.125 | - | - | - | - |
| 2.75 | 2.90 | 1.90 | 48.26 | 0.15 | PNUI | PNUI | PNUI | - | |
| 3.65 | - | 1.9 | 48.26 | 0.2 | Unité centrale | Unité centrale | Unité centrale | Unité centrale | |
| 2 3/8' | 4.00 | - | 2.38 | 60.32 | 0.17 | PN | PN | PN | - |
| 4.00 | 4.70 | 2.38 | 60.32 | 0.19 | PNU | PNU | PNU | - | |
| 5.80 | 5.95 | 2.38 | 60.32 | 0.25 | PNU | PNU | PNU | PNU | |
| 6.60 | - | 2.38 | 60.32 | 0.26 | - | P | P | PNU | |
| 7.35 | 7.45 | 2.38 | 60.32 | 0.34 | - | Unité centrale | Unité centrale | - | |
| 2 7/8' | 6.40 | 6.50 | 2.88 | 73.02 | 0.22 | PNU | PNU | PNU | - |
| 7.80 | 7.90 | 2.88 | 73.02 | 0.28 | PNU | PNU | PNU | PNU | |
| 8.60 | 8.70 | 2.88 | 73.02 | 0.31 | PNU | PNU | PNU | PNU | |
| 9.35 | 9.45 | 2.88 | 73.02 | 0.34 | - | Unité centrale | Unité centrale | PNU | |
| 10.50 | - | 2.88 | 73.02 | 0.39 | - | P | P | - | |
| 11.50 | - | 2.88 | 73.02 | 0.44 | - | P | P | - | |
| 3 1/2' | 7.70 | - | 3.50 | 88.90 | 0.22 | PN | PN | PN | - |
| 9.20 | 9.30 | 3.50 | 88.90 | 0.25 | PNU | PNU | PNU | - | |
| 10.20 | - | 3.50 | 88.90 | 0.29 | PN | PN | PN | PNU | |
| 12.70 | 12.95 | 3.50 | 88.90 | 0.38 | PNU | PNU | PNU | - | |
| 14.30 | - | 3.50 | 88.90 | 0.43 | - | P | P | PNU | |
| 15.50 | - | 3.50 | 88.90 | 0.48 | - | P | P | - | |
| 17.00 | - | 3.50 | 88.90 | 0.53 | - | P | P | - | |
| 4' | 9.50 | - | 4.00 | 101.60 | 0.23 | PN | PN | PN | - |
| 10.70 | 11.00 | 4.00 | 101.60 | 0.26 | Unité centrale | Unité centrale | Unité centrale | - | |
| 4 1/2' | 12.60 | 12.75 | 4.50 | 114.30 | 0.27 | PNU | PNU | PNU | - |
| 15.20 | - | 4.50 | 114.30 | 0.34 | - | P | P | - | |
| 17.00 | - | 4.50 | 114.30 | 0.38 | - | P | P | - | |
| 18.90 | - | 4.50 | 114.30 | 0.43 | - | P | P | - | |
| 21.50 | - | 4.50 | 114.30 | 0.50 | - | P | P | - | |
| 23.70 | - | 4.50 | 114.30 | 0.56 | - | P | P | - | |
| 26.10 | - | 4.50 | 114.30 | 0.63 | - | P | P | - | |
| Remarque : P – Extrémité simple ; N : Non bouleversé ; U : bouleversement externe ; T&C – Filetage et couplage ; I—Joint intégral. | |||||||||
Le tubage est essentiel pour pratiquement tous les projets de forage. Dans les puits de pétrole et de gaz , il est utilisé comme tubage de surface pour protéger les aquifères peu profonds, comme tubage intermédiaire pour isoler les zones à haute pression et comme tubage de production pour soutenir le puits de forage pendant l'extraction d'hydrocarbures. Les puits d'eau s'appuient sur le tubage pour prévenir la contamination et maintenir la stabilité du puits, garantissant ainsi un approvisionnement en eau propre et fiable. Les puits géothermiques utilisent un tubage résistant à la corrosion pour résister aux fluides riches en minéraux à haute température. De plus, le tubage est utilisé dans les infrastructures minières, les puits de surveillance environnementale et les projets de génie civil tels que les pieux de fondation, où il fournit un support structurel et empêche l'effondrement du sol ou des roches. Sa polyvalence en fait la pierre angulaire des opérations de forage sûres et efficaces dans tous les secteurs.
Le tubage tapisse le puits de forage pour éviter l'effondrement, isoler différentes formations géologiques (par exemple, en séparant les aquifères d'eau douce des zones d'hydrocarbures) et protéger contre l'intrusion des fluides de formation, garantissant ainsi un forage et une production sûrs et efficaces.
Tenez compte de la profondeur du puits, de la pression de formation, de la température et de la composition du fluide. Pour des conditions standard, J55/K55 ou N80 sont rentables ; pour les puits à haute pression, le P110 offre une résistance supérieure ; pour les environnements acides, le L80(13Cr) offre une résistance à la corrosion.
Oui, notre boîtier est fabriqué selon les normes API Spec 5CT et API Spec 5B , avec des types de filetage et un traitement d'extrémité standard, garantissant la compatibilité avec la plupart des équipements de tête de puits, de couplage et de cimentation.
Nous mettons en œuvre un contrôle de qualité strict tout au long de la production : tests d'échantillons de pré-production, surveillance en cours de processus de la composition chimique et des propriétés mécaniques, et inspection finale (y compris les contrôles dimensionnels et les CND) avant expédition, garantissant le respect de toutes les normes.
