Composants de la plate-forme de forage de puits d'eau : guide de travail complet

Savez-vous que les pannes mécaniques imprévues sont la principale cause d’arrêts opérationnels sur les chantiers ? De nombreux acheteurs d’équipement ont du mal à sélectionner la configuration de plate-forme optimale. Ne pas comprendre comment les composants individuels fonctionnent ensemble peut facilement entraîner des budgets explosés et de graves retards dans les projets. Avant d’investir votre capital dans de nouvelles machines, il est essentiel de bien comprendre la mécanique complexe de votre équipement pour maximiser votre retour sur investissement global.

Dans ce guide détaillé, nous contournons le jargon marketing pour examiner les principaux aspects mécaniques de votre équipement. Nous vous montrerons exactement comment évaluer et choisir les composants appropriés pour vos opérations quotidiennes. Que votre objectif soit de moderniser une flotte plus ancienne ou d'investir dans une toute nouvelle plate-forme de forage de puits d'eau , cet article détaille tout ce qui est nécessaire concernant la configuration, la maintenance et l'anatomie des machines souterraines vitales.

Points clés à retenir pour les exploitants de flotte

• Une plate-forme fonctionnelle repose sur cinq systèmes interconnectés essentiels fonctionnant ensemble : alimentation, levage, rotation, circulation et train de tiges.

• Le choix d'un mécanisme à entraînement supérieur par rapport à une configuration de table rotative classique doit être entièrement basé sur les conditions géologiques et la profondeur prévue de vos projets.

• Servant de cœur au système de circulation des fluides, la pompe à boue est essentielle au refroidissement du trépan et à assurer la stabilité du forage.

• L’application de routines de maintenance quotidiennes rigoureuses et testées sur le terrain prolongera considérablement la durée de vie de votre équipement et préservera vos marges bénéficiaires.

Tendances du secteur : diagnostics intelligents et automatisation

Avant d’explorer la mécanique physique, les opérateurs doivent saisir la future trajectoire de l’ingénierie des plates-formes. Les tendances actuelles du marché pointent vers une forte intégration des diagnostics intelligents sur toutes les plateformes de forage. Les entrepreneurs avant-gardistes recherchent activement des équipements intégrés à la technologie IoT pour suivre en permanence le couple de rotation, le débit de fluide et la pression hydraulique en temps réel.

Ce saut numérique transforme la gestion sur le terrain d'un modèle de réparation réactif à une approche de maintenance prédictive. Plutôt que d'être confrontés à des éclatements inattendus de vannes lors d'opérations cruciales, les responsables des plates-formes reçoivent désormais des notifications proactives sur le tableau de bord concernant les anomalies de pression bien avant une panne. Étant donné que les machines modernes nécessitent des professionnels capables de traduire les alertes numériques en actions de maintenance physique, il est désormais plus vital que jamais d'avoir une compréhension approfondie de l'anatomie de votre plate-forme.

Comprendre l'anatomie d'une plate-forme de forage de puits d'eau

Pour une efficacité maximale, les appareils de forage contemporains doivent fonctionner comme un écosystème parfaitement intégré. Lors de l’évaluation de machines lourdes, les acheteurs doivent évaluer plus que simplement la puissance de base. Il est essentiel de comprendre comment chaque assemblage distinct influence les véritables performances mécaniques de la machine dans des environnements de terrain difficiles.

Chaque projet de forage standard dépend de cinq réseaux mécaniques synchronisés. L'unité de levage supporte la charge massive du train de tiges tout en exécutant des tâches de levage précises. Parallèlement, l'ensemble rotatif fournit le couple nécessaire pour percer les roches dures et la terre compactée. Le mécanisme de circulation est chargé d’évacuer les déblais pour maintenir la stabilité du trou de forage. L'énergie brute pour le système hydraulique est fournie par le système d'alimentation. Enfin, la console de contrôle permet à l'opérateur de gérer en toute sécurité et avec précision le débit, la pression et les vitesses de fonctionnement.

Il est crucial que ces cinq systèmes soient harmonieusement adaptés au cours du processus d'achat. La combinaison d’un mât de levage sous-alimenté avec un train de tiges trop lourd entraînera rapidement une fatigue structurelle. De telles disparités d’équipement génèrent de fortes contraintes mécaniques, augmentant considérablement le risque de pannes catastrophiques lors du forage actif.

La fiabilité de vos composants a un impact direct sur la rentabilité de votre exploitation. Un équipement critique cisaillé déclenche instantanément des pertes financières causées par des réparations d’urgence coûteuses et un arrêt de travail. L'approvisionnement en composants OEM haut de gamme garantit un bien meilleur retour sur investissement au fil du temps. Les systèmes hydrauliques usinés avec précision et l'acier de haute qualité sont conçus pour résister aux vibrations intenses et aux conditions abrasives du site de forage. Le choix d'alternatives bon marché sur le marché secondaire entraîne souvent une fatigue mécanique rapide, ce qui coûte finalement beaucoup plus cher aux opérateurs en raison de réparations continues sur le terrain.

Le système de rotation : entraînement du foret

Le système de rotation porte la lourde responsabilité de pousser un couple intense loin sous la surface. Pour les acheteurs d’équipement sérieux, le choix du bon mécanisme de rotation est l’une des décisions les plus critiques à prendre. Ce choix influence directement votre vitesse de manipulation des tuyaux et la capacité de votre plate-forme à conquérir des formations rocheuses difficiles.

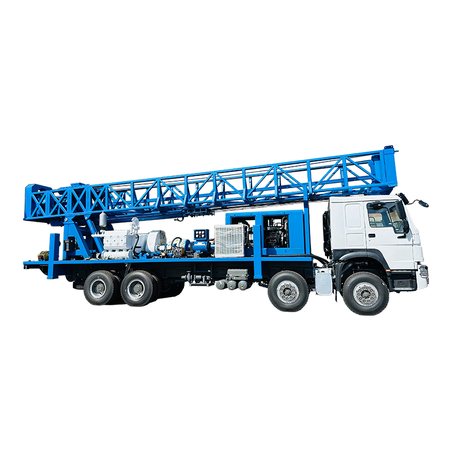

L'appareil de forage à tête mécanique d'aujourd'hui est doté d'un moteur robuste fixé directement sur le mât coulissant. Agissant comme un entraînement supérieur, cette configuration alimente le train de tiges par le haut, offrant un contrôle de rotation précis ainsi qu'une poussée continue vers le bas. Les systèmes d'entraînement haut de gamme offrent fréquemment des vitesses réglables allant de 0 à 120 tr/min et affichent des couples bien supérieurs à 6 500 Nm. Le principal avantage opérationnel de cette conception réside dans son efficacité de manipulation des tuyaux, permettant aux équipes de pont de connecter et d'insérer des tiges de forage beaucoup plus rapidement que les approches traditionnelles. Grâce à leurs capacités de vitesse variable, les plates-formes à tête motrice s'adaptent parfaitement aux changements géologiques imprévisibles et difficiles.

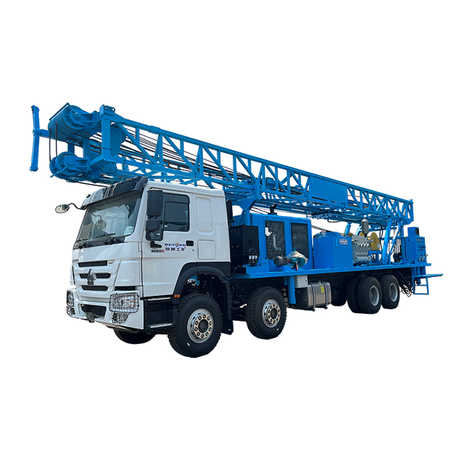

En revanche, une foreuse de puits à table rotative classique génère sa force de rotation directement au niveau du sol. Le couple est transféré vers le bas à l'aide d'un tuyau à paroi épaisse appelé Kelly, qui se déplace verticalement à travers une bague d'entraînement placée dans la table tournante. Cette configuration est largement appréciée pour sa simplicité mécanique et sa durabilité robuste. Parce qu'il fonctionne sans les réseaux hydrauliques complexes que l'on trouve dans les unités à entraînement supérieur, il constitue un choix économique pour les foreurs indépendants. Les configurations à table rotative fonctionnent exceptionnellement bien lors de la construction de forages profonds et de grand diamètre dans des géologies stables qui nécessitent une puissance de couple constante et élevée.

En fin de compte, votre sélection d’équipement doit être guidée par des données concrètes du projet, et non simplement par des contraintes budgétaires initiales ou des préjugés personnels.

Le système de circulation : dégagement du trou de forage

Le fonçage d'un puits standard génère des milliers de livres d'argile lourde et de pierre concassée, qui nécessitent toutes un retrait continu du trou. Sans un système de circulation robuste pour éliminer systématiquement ces débris, le train de tiges se gripperait rapidement, entraînant un arrêt complet des opérations.
