La conservation d’échantillons souterrains intacts et inchangés est une exigence stricte pour l’exploitation minière, l’ingénierie géotechnique, les évaluations environnementales et des domaines spécialisés comme la recherche climatique. Vous avez besoin de la roche physique ou de la glace exactement telle qu’elle se trouve dans le sol. Les plates-formes géologiques robustes diffèrent entièrement des outils de construction portatifs utilisés pour percer les sols en béton. Une mauvaise compréhension des opérations mécaniques et des limites de ces systèmes avancés conduit à un mauvais achat d’équipement. Lorsque vous installez la mauvaise machine sur un site, vous obtenez des taux de récupération d"échantillons compromis, des dépenses d"exploitation gonflées et de graves retards dans les projets. Nous expliquerons le fonctionnement de ces systèmes, depuis l"alimentation en surface jusqu"à l"extraction en fond de trou. Cela vous donne un cadre pratique pour évaluer et sélectionner l’équipement exact requis pour des conditions géologiques spécifiques.
Mécanique plutôt que destruction : contrairement au forage rotatif ou à percussion standard, le carottage utilise un foret cylindrique creux pour sculpter un cylindre intact de roche ou de sédiment plutôt que de le pulvériser.
L"architecture du système dicte l"efficacité : Le choix entre les systèmes de récupération de carottes conventionnels et filaires modifie fondamentalement les délais du projet, en particulier à des profondeurs supérieures à 50 mètres.
La correspondance géologique est essentielle : le succès opérationnel repose sur la correspondance de la matrice de bits (par exemple, les diamants industriels), de la circulation des fluides et du type de baril (poinçon doux ou roche dure) à la lithologie souterraine spécifique.
Évaluation de l"approvisionnement : La sélection de la bonne plate-forme nécessite un équilibre entre la capacité en profondeur, le couple, l"accessibilité du site (surface ou souterraine, sur chenilles ou héliportable), les fonctionnalités de manutention automatisées et le coût total de possession par rapport aux budgets du projet.
Le forage rotatif standard détruit la roche. Il broie tout en boutures et les chasse à la surface. Vous vous retrouvez avec un trou, mais pas de contexte physique des strates. Une plate-forme de carottage adopte une approche différente. Il applique des forces mécaniques précises pour creuser une rainure annulaire dans la formation. Cela laisse un cylindre de matériau solide et intact au centre.
Le processus de coupe repose sur l"équilibrage du poids sur la mèche (WOB) et la rotation à grande vitesse. L"équipement de surface applique une pression hydraulique vers le bas à travers le train de tiges de forage. Cela force la face coupante du trépan à s"enfoncer dans la roche. L"entraînement supérieur fait tourner le train de tiges à des tours par minute élevés. La poussée vers le bas et la friction rotationnelle permettent aux diamants industriels ou aux inserts en carbure de tungstène de broyer la roche selon une trajectoire circulaire. Les foreurs ajustent le WOB et le RPM en fonction de la dureté de la roche. Pousser trop fort dans le hard rock polit le mors. Tourner trop vite dans la roche tendre brûle l"équipement.
Le centre creux du foret et le carottier spécialisé se trouvent immédiatement derrière la face de coupe. À mesure que le train de tiges externe avance vers le bas, la colonne de roche intacte s’alimente vers le haut dans la cavité interne du carottier. Les systèmes modernes isolent cette cavité interne de la rotation du train de tiges externe. Le tube intérieur stationnaire protège la carotte fragile des forces de rotation violentes et des vibrations. Cela préserve l’intégrité structurelle des strates délicates, des lignes de faille et des veines minérales.
Le fluide de forage est l’élément vital de l’opération. Des pompes à haute pression à la surface forcent la boue ou l"eau vers le centre creux du train de tiges. Le fluide sort par de petits orifices dans le trépan et remonte à l’extérieur du train de tiges jusqu’à la surface. Les foreurs mélangent des additifs spécifiques au fluide en fonction des conditions du sol. L"argile bentonite augmente la viscosité pour soulever les déblais lourds des trous profonds. Des polymères liquides synthétiques encapsulent les argiles gonflantes pour les empêcher de se dilater et de saisir les tiges de forage.
Voici la séquence exacte de circulation des fluides sur un site standard :
Les pompes de surface extraient le fluide de la fosse à boue et le mettent sous pression via l"entraînement supérieur.
Le fluide circule dans les tiges de forage creuses, refroidissant l"ensemble du canon intérieur.
Le liquide sort de la face du foret, refroidissant instantanément la matrice diamantée pour éviter toute fusion.
Le fluide à grande vitesse ramasse les déblais de roche pulvérisés sur la face du trépan.
Le fluide transporte les déblais jusqu"à l"espace annulaire (l"espace entre les tiges de forage et la paroi du trou de forage) jusqu"à la surface.
La pression hydrostatique de la colonne de fluide stabilise la paroi du forage, empêchant ainsi son effondrement.
Le fluide retourne dans la boue, où les déblais se déposent avant d"être recirculés.

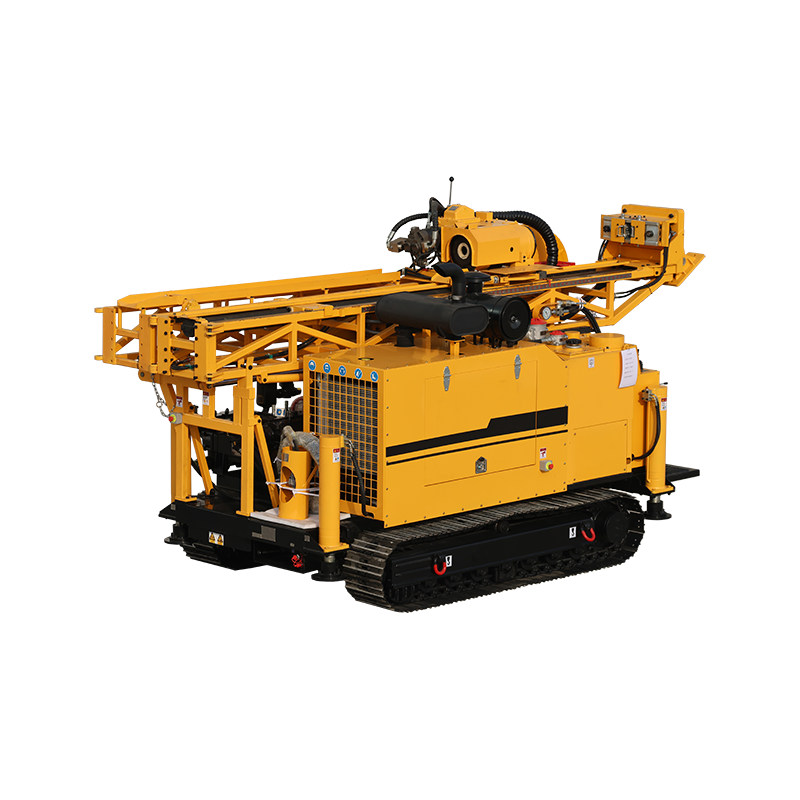

Une moderne machine de carottage intègre la production d'énergie de surface, un support structurel et des outils de fond de trou hautement conçus.
L"infrastructure de surface dicte les capacités maximales de l"ensemble de l"opération. Le groupe motopropulseur entraîne les pompes hydrauliques qui alimentent toutes les fonctions de la plate-forme. Les moteurs diesel lourds dominent les sites de surface. Les applications souterraines reposent sur des systèmes électrohydrauliques pour éliminer les émissions de diesel. Le mât fournit la structure structurelle nécessaire pour supporter l’immense poids du train de tiges. Les valeurs structurelles du mât déterminent la capacité de retrait maximale. Il s’agit de la force ascendante que l’appareil de forage peut exercer pour tirer les tiges de forage hors du trou.
Le panneau de commande est l"interface du foreur avec l"environnement souterrain. Les plates-formes modernes utilisent des systèmes de rétroaction hydraulique avancés et un enregistrement des données numériques de mesure pendant le forage (MWD). Ces systèmes fournissent des mesures en temps réel sur le couple, la pression du fluide, le régime et le taux de pénétration. Les foreurs utilisent ces données pour palper la formation rocheuse à travers la machine. Ils effectuent des micro-ajustements pour éviter les blocages du noyau ou les dommages aux embouts.
Le train de tiges est constitué de tiges d’acier creuses enfilées ensemble. Ils forment un conduit continu de la surface au foret. Ces tiges possèdent une immense résistance à la traction pour résister au couple de rotation et à la pression vers le bas sans se casser. L"entraînement supérieur est le cœur mécanique du système de rotation. Les anciennes conceptions de tables rotatives nécessitent un serrage et un retrait manuels des tiges. Un entraînement hydraulique supérieur se déplace verticalement le long du mât. Cela permet des opérations de carottage continues et fluides, une manipulation plus rapide des tiges et un contrôle supérieur du couple et de la pression d"alimentation.
Le carottier est le principal composant de fond de trou pour la conservation des échantillons. Il utilise une architecture à double tube. Le barillet extérieur se connecte directement au train de tiges et tourne avec le foret. Le canon intérieur est suspendu sur des roulements à l"intérieur du canon extérieur et reste stationnaire. Au fur et à mesure que le foret coupe vers le bas, le noyau glisse dans le canon intérieur fixe.
À la base du canon intérieur se trouvent le lève-noyau et le boîtier du lève-noyau. Le lève-noyau est un anneau en acier conique et fendu. Lorsque le foreur arrête la rotation et tire le train de tiges vers le haut, le boîtier du lève-carotte glisse vers le bas sur le lève-carotte conique. Cela le comprime étroitement contre l’échantillon de roche. L"action saisit le noyau et le détache du substrat rocheux situé en dessous. L"échantillon est maintenant sécurisé à l"intérieur du tube interne pour sa récupération.
Répartition des composants de fond de trou
Composant | Fonction principale | Impact opérationnel |
|---|---|---|
Tube extérieur | Transmet la rotation et le poids au foret | Maintient la jauge de forage et protège la chambre à air |
Chambre à air | Reçoit et stocke la carotte | Reste stationnaire pour éviter la dégradation de l’échantillon |
Lève-noyau | Saisit la base de la carotte | Casse le noyau du substrat rocheux pendant le retrait |
Alésage Coquille | Maintient le diamètre exact du trou derrière le foret | Empêche le trou de rétrécir dans la roche abrasive |
La méthode utilisée pour récupérer le carottier rempli du fond du trou dicte l’efficacité opérationnelle et la sécurité du site.
La récupération de l"échantillon dans un système conventionnel nécessite de faire sortir l"ensemble du train de tiges du trou. Si le trépan se trouve à 100 mètres de profondeur, l"équipage doit remonter et dévisser 100 mètres de tiges de forage juste pour accéder au carottier. Une fois l’échantillon vidé, ils redescendent toute la colonne de 100 mètres pour reprendre le forage. Cette méthode est très inefficace en profondeur. Le carottage conventionnel se limite aux levés géotechniques peu profonds, aux enquêtes environnementales ou aux tests d"infrastructures à court terme. Les profondeurs des cibles dépassent rarement 30 à 50 mètres.
Les systèmes filaires ont changé l’exploration géologique profonde. Au lieu de retirer l’intégralité du train de tiges, le carottier interne est entièrement amovible. Lorsque le tube intérieur est plein, le foreur abaisse un outil dépassé au centre creux du train de tiges à l"aide d"un câble métallique à haute résistance. Le dépassement se verrouille sur le dessus de l"ensemble de chambre à air. Un treuil de surface tire le tube intérieur et la carotte jusqu"à la surface. Les tiges de forage extérieures et le trépan restent au fond du trou.
Les systèmes filaires utilisent des classifications de dimensionnement standard. Le choix de la taille a un impact sur le volume de l"échantillon, la qualité de la récupération des carottes et la capacité en profondeur maximale de l"appareil. Les diamètres plus grands fournissent une excellente masse d"échantillon pour les tests métallurgiques, mais nécessitent plus de couple et réduisent la profondeur maximale de l"appareil. Des diamètres plus petits permettent aux plates-formes d"atteindre efficacement des profondeurs extrêmes. Wireline est la norme pour l"exploration minérale profonde en raison du gain de temps considérable lors de la récupération des carottes.
Spécifications de dimensionnement standard des câbles
Désignation de la taille | Diamètre du trou (mm) | Diamètre du noyau (mm) | Application typique |
|---|---|---|---|
PQ | 122.6 | 85.0 | Échantillonnage en vrac, exploration du charbon peu profond |
QG | 96.0 | 63.5 | Exploration minérale standard, géotechnique |
QN | 75.7 | 47.6 | Exploration minérale profonde, roche dure |
BQ | 60.0 | 36.5 | Exploration ultra-profonde, souterraine spécialisée |
La lithologie souterraine varie des sables de plage non consolidés au granit solide. Une plate-forme de carottage polyvalente pour études géologiques adapte son outillage de fond et ses techniques de forage pour gérer ces extrêmes.
Le forage rotatif standard efface les matériaux non consolidés comme les argiles molles, les sables meubles ou les roches très altérées. Le fluide de forage élimine le matériau mou avant de pénétrer dans le baril. Les foreurs utilisent des systèmes de perforation ou des barils emboîtés spécialisés pour lutter contre ce problème. Le canon intérieur avance légèrement devant la mèche extérieure rotative. Le canon intérieur pénètre dans les sédiments mous, capturant le matériau avant que le liquide de rinçage ne l"emporte. Les barillets intérieurs à ressort se rétractent automatiquement lorsqu"ils heurtent une roche plus dure. Cela permet au foret diamanté de prendre en charge l"action de coupe sans nécessiter un déplacement à la surface pour changer d"outil.
Les roches dures cristallines ou très abrasives nécessitent des forets diamantés imprégnés. Les diamants industriels synthétiques se mélangent à une poudre métallique et cuisent pour former une matrice solide sur la face coupante du foret. Vous devez faire correspondre la dureté de la matrice métallique à la dureté de la roche sur la base de l"échelle de dureté de Mohs.
Au fur et à mesure que le foret frotte contre la roche dure, la matrice métallique s"use à un rythme contrôlé. Si la matrice est trop dure pour la roche, elle ne s’usera pas. Les diamants deviennent émoussés et le foret cesse de couper. Les foreurs appellent cela le polissage. Si la matrice est trop molle, elle s"use trop rapidement. Il libère les diamants prématurément et détruit le mors en quelques heures. Une sélection appropriée de la matrice garantit que le foret s"use juste assez pour exposer constamment de nouveaux diamants de coupe tranchants. Cela optimise les taux de pénétration et réduit les coûts des consommables.
L"acquisition du bon équipement nécessite une évaluation systématique des paramètres du projet par rapport aux capacités de la machine. Ne pas aligner les spécifications de la plate-forme avec les conditions du site garantit un échec opérationnel.
L"évaluation commence par la définition des exigences de base absolues du projet. Vous devez connaître la profondeur maximale de la cible et le diamètre de noyau requis. Un projet d’analyse climatique nécessite des carottes de glace de grand diamètre. Une analyse d’or peut nécessiter uniquement des carottes de roche NQ standard. Comprendre les formations géologiques anticipées dicte le couple et les vitesses de rotation requis. Les argiles molles et collantes nécessitent un couple élevé et un faible régime. Le granit dur et compétent nécessite un régime élevé et un couple inférieur.
L"emplacement physique du site de forage influence fortement le choix de l"appareil de forage. Les opérations en surface nécessitent d"évaluer l"encombrement, le rapport puissance/poids et les capacités d"accès du châssis.
Les plates-formes montées sur patins fonctionnent mieux sur les terrains plats et accessibles où les bulldozers peuvent les mettre en position.
Les plates-formes sur chenilles ou sur chenilles offrent une excellente mobilité tout-terrain pour les environnements accidentés et boueux.
Les plates-formes montées sur camion permettent une mobilisation rapide entre des sites distants sur des routes établies.
Les plates-formes héliportables se décomposent en composants modulaires pour les environnements éloignés, montagneux ou dans la jungle sans accès routier. Les équipages font voler le moteur, le mât et les pompes séparément et les assemblent sur une plate-forme de forage personnalisée.
Les applications souterraines nécessitent une architecture totalement différente. L’exploration minière souterraine nécessite des plates-formes électro-hydrauliques compactes conçues pour fonctionner dans des galeries et des tunnels étroits. Ces plates-formes comportent des configurations de mâts articulés spécialisés capables de forer à n"importe quel angle, de verticalement vers le haut dans le toit jusqu"à verticalement vers le bas dans le sol.
Les budgets opérationnels dépendent fortement de la gestion des consommables. Une haute performance plate-forme de carottage d'exploration sur le terrain nécessite des trépans diamantés de haute qualité, des chambres à air durables et des câbles métalliques robustes. L'utilisation de tiges de qualité inférieure ou d'embouts bon marché entraîne des pannes fréquentes d'outils, des trous perdus et des temps d'arrêt massifs. Vous devez suivre quotidiennement les taux d’usure des outils de fond. Les foreurs enregistrent les images obtenues par chaque foret et l'état du câble filaire après chaque quart de travail.
Les opérations de forage modernes respectent des réglementations minières et environnementales strictes. L"évaluation des intégrations de sécurité d"une plate-forme est obligatoire. Recherchez des manipulateurs de tiges automatisés qui éliminent le besoin pour les équipes de soulever manuellement de lourdes tiges d"acier. Cela réduit les blessures au dos et les doigts écrasés. Les cages de sécurité verrouillées autour du train de tiges en rotation empêchent les accidents d"enchevêtrement. Les systèmes de dérivation hydrauliques mains libres éliminent la pratique dangereuse consistant à utiliser des clés à tube manuelles sous haute tension. Les plates-formes équipées de ces fonctionnalités protègent l"équipage et garantissent le respect des mandats de sécurité du site.
Le forage souterrain présente des défis mécaniques et géologiques constants. Les foreurs expérimentés anticipent les risques et déploient des stratégies d"atténuation spécifiques pour maintenir la récupération des carottes et protéger l"équipement.
Rencontrer un sol très fracturé, gonflé ou gonflé constitue un risque majeur. Des fragments de roche brisés se coincent à l’intérieur de la chambre à air, provoquant un blocage du noyau. Si le forage continue, la carotte bloquée se frotte contre la roche entrante, entraînant une perte totale de l"échantillon. Les foreurs utilisent des carottiers à trois tubes pour atténuer ce problème. Ces barils comportent un tube intérieur fendu qui enveloppe le noyau, permettant une extraction impeccable de la roche fracturée. Des polymères de boue de forage spécialisés encapsulent les argiles gonflantes et lubrifient le canon. Le foreur s"appuie sur un retour hydraulique précis pour détecter instantanément un blocage. Ils ajustent le régime et la pression d"alimentation en temps réel, ou s"arrêtent pour tirer le tube avant que le broyage ne se produise.
Choisir une plate-forme avec une capacité de retrait ou un couple insuffisant pour la profondeur cible est une erreur catastrophique. À mesure que le trou s’approfondit, le poids du train de tiges augmente. La friction contre la paroi du forage se multiplie. Si l’installation n’a pas la puissance nécessaire pour surmonter cette friction, le tuyau reste bloqué. Cela se produit souvent en raison du collage différentiel, où la pression hydrostatique de la colonne de boue coince les tiges de forage contre une formation rocheuse perméable. Tenter de tirer un tuyau coincé avec un mât sous-alimenté entraîne une défaillance structurelle ou des câbles cassés. L"atténuation nécessite un examen rigoureux des tableaux de capacité en profondeur du fabricant avant l"approvisionnement. Vous devez déclasser ces tableaux en fonction des tailles de tiges spécifiques utilisées, de la viscosité du fluide de forage, de l"état du trou de forage et de l"élévation du site. Les hautes altitudes réduisent la puissance du moteur diesel.
Prenez les mesures suivantes pour finaliser la sélection de votre équipement et la préparation du site :
Consultez le géologue principal pour définir les diamètres exacts des échantillons requis pour les tests en laboratoire avant de commander des tiges de forage.
Demandez aux fabricants d"appareils de forage des tableaux de capacité de charge et de couple déclassés pour vérifier que la machine peut gérer la profondeur cible dans les pires scénarios de friction.
Auditer la plate-forme proposée pour la manipulation automatisée des tiges et les protections verrouillées afin de garantir la pleine conformité avec les normes régionales de sécurité minière.
Établissez un journal de suivi quotidien des consommables pour surveiller les taux d’usure des trépans diamantés et l’intégrité des câbles tout au long du programme de forage.
R : Une carotteuse de construction est un petit outil portatif utilisé pour percer des trous peu profonds dans les murs ou les sols en béton pour la plomberie et le câblage électrique. Une plate-forme de carottage géologique est une machine massive et robuste conçue pour pénétrer des centaines ou des milliers de mètres dans la terre afin d"extraire des échantillons continus de roche ou de sol à des fins d"analyse scientifique et industrielle.
R : La capacité en profondeur dépend de la puissance de retrait de l"appareil de forage et de la taille des tiges de forage. Une plate-forme d"exploration de taille moyenne utilisant des tiges filaires de taille NQ fore généralement entre 1 000 et 1 500 mètres. Les grandes plateformes spécialisées en trous profonds dépassent les 3 000 mètres dans des conditions géologiques optimales.
R : Le carottier interne capture et protège l’échantillon de roche. Il se monte sur des roulements afin qu"il reste stationnaire pendant que le canon extérieur et le foret tournent autour de lui. Cette isolation empêche la destruction de la carotte fragile par le frottement rotationnel et les vibrations pendant le processus de forage.
R : Le lève-noyau est un anneau en acier conique et fendu situé au bas du canon intérieur. Lorsque le foreur tire le train de tiges vers le haut, le boîtier du lève-carotte conique se coince contre le lève-carotte, le comprimant étroitement autour de la roche. Cela saisit le noyau et le détache du substrat rocheux.
R : La taille est déterminée par le diamètre standardisé des tiges de forage filaires et des carottiers utilisés. PQ produit un grand noyau idéal pour les tests en vrac mais limite la profondeur. NQ produit un noyau plus petit mais permet à la plate-forme d"atteindre des profondeurs beaucoup plus grandes en raison d"un poids et d"une friction réduits.
R : Les foreurs évitent la perte de carottes en utilisant des carottiers à trois tubes. Ceux-ci contiennent une doublure intérieure fendue qui maintient la roche fracturée ensemble pendant l"extraction. Ils ajustent également les mélanges de fluides de forage avec des polymères spécialisés pour stabiliser la roche brisée et surveillent attentivement le retour hydraulique pour éviter les blocages de broyage.
