Nous considérons souvent une plate-forme de forage de puits d’eau comme de simples machines lourdes. En réalité, vous avez devant vous un système hautement sophistiqué, construit pour vaincre une immense résistance géologique. Il y parvient grâce à une combinaison précise de couple de rotation et de pression appliquée vers le bas.
Que vous gériez des projets résidentiels, agricoles ou municipaux, comprendre la mécanique des engins de forage demeure essentiel. Il constitue votre première ligne de défense pour atténuer les risques opérationnels. Cette connaissance évite l’effondrement soudain du forage et protège l’environnement de votre site. De plus, comprendre ces mécanismes vous aide à contrôler le coût total de possession (TCO) sur l’ensemble du cycle de vie du projet.
Cet article décode les principaux composants et processus opérationnels qui sous-tendent l’extraction moderne des eaux souterraines. Nous explorerons les critères d’évaluation cruciaux dont vous avez besoin avant de commencer. À la fin, vous saurez exactement comment présélectionner ou vous procurer l’équipement optimal pour vos conditions géologiques spécifiques.
Fonctionnalité de base : le fonctionnement de la plate-forme repose sur l'équilibrage de la pression de traction et du couple de rotation tout en gérant la circulation des fluides pour dégager les déblais rocheux.
Correspondance géologique : l'efficacité dicte la sélection des composants ; Les trépans PDC sont privilégiés pour les formations molles à moyennes, tandis que les trépans tricônes (cônes à rouleaux) et les systèmes rotatifs à air dominent les roches dures.
Prévention de la contamination : Le forage ne représente que la moitié du travail ; une installation précise du tubage (en maintenant un espace annulaire de 2 pouces) et un jointoiement sont obligatoires pour la protection de l'aquifère.
Retour sur investissement en matière d'approvisionnement : la mise à niveau vers une plate-forme de forage de puits d'eau à haute efficacité avec des entraînements directs hydrauliques et des carrousels à tiges automatisés réduit considérablement les coûts de main-d'œuvre et les temps d'arrêt.
Pour comprendre l’équipement, il faut établir une définition opérationnelle claire. Nous le définissons comme un système d’infrastructure mobile spécialisé. Les ingénieurs construisent ces machines spécifiquement pour créer des forages verticaux et stables dans les aquifères souterrains. Ils ne se contentent pas de creuser de la terre ; ils écrasent et enlèvent systématiquement les formations rocheuses souterraines.
La physique de base repose sur la transmission d’une immense énergie mécanique. La machine utilise un entraînement supérieur ou une table rotative traditionnelle pour générer cette force. Il envoie de l’énergie de rotation à travers une chaîne de tiges de forage. Les fabricants construisent généralement ces tiges d'acier en sections de 20 pieds. Tout en bas, un foret spécialisé transfère toute cette énergie cinétique directement dans la terre.
Nous devons également nous attaquer à une idée fausse courante dans l’industrie concernant l’eau par rapport aux plates-formes pétrolières. Les deux systèmes reposent sur des principes sous-jacents similaires. Ils soulèvent de lourdes charges, font tourner des tuyaux en acier et font circuler des fluides. Cependant, les plates-formes de forage fonctionnent à des profondeurs beaucoup plus faibles. Les entrepreneurs forent généralement entre 30 et 300 mètres pour rechercher les eaux souterraines. Plus important encore, les puits d’eau manquent de fluides combustibles sous haute pression. Par conséquent, ils nécessitent rarement les cheminées d’obturateurs extrêmes (BOP) obligatoires sur les sites pétroliers.

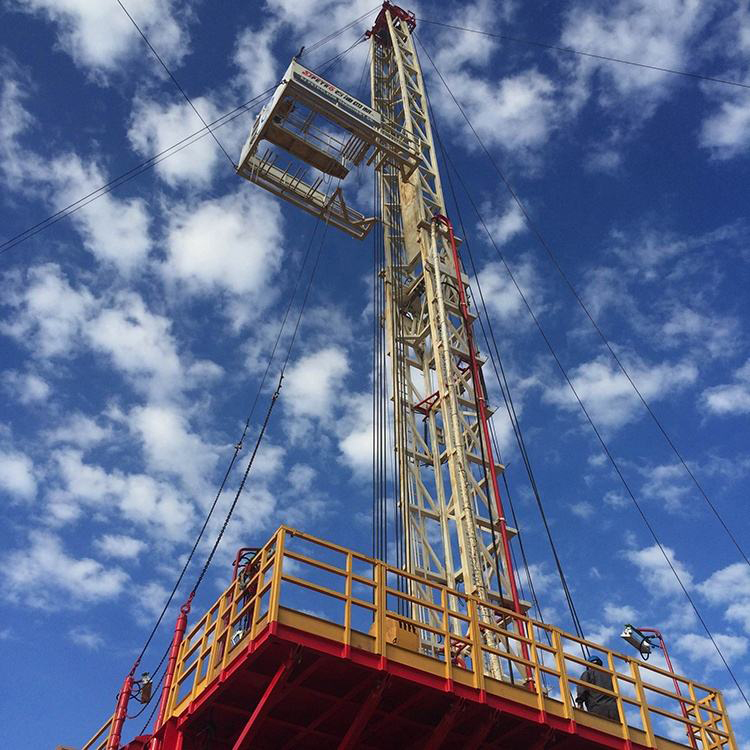

Le cadre vertical de la machine est appelé derrick ou mât. Il gère tout le travail lourd et atteint souvent jusqu'à 40 pieds de hauteur. Cette structure doit résister à des charges dynamiques extrêmes pendant le fonctionnement.
La capacité opérationnelle dépend fortement des forces de retrait et de retrait. Les plates-formes haute performance fournissent régulièrement entre 25 000 et 40 000 lb de force de traction. Cette puissance permet aux opérateurs d’extraire des trains de tiges lourds et encombrés de boue des forages profonds sans caler. Ils appliquent également une pression de traction précise pour forcer le foret à travers de l'argile ou de la roche dense.
Nous assistons à une évolution majeure de l’industrie vers les systèmes d’alimentation hydrauliques à entraînement direct. Les conceptions mécaniques plus anciennes reposaient sur des chaînes ou des câbles. Ces configurations plus anciennes comportaient de graves risques de rupture sous haute tension. L’hydraulique moderne élimine ces risques. Ils offrent un contrôle plus fluide, plus sûr et plus précis du train de tiges.
La sélection du foret approprié permet de distinguer un projet réussi d'un échec coûteux. L'industrie divise principalement les trépans en catégories de couteaux fixes et de cônes à rouleaux.
Type de bits | Mécanisme d'action | Application géologique idéale | Résistance à l'usure |
|---|---|---|---|
PDC (Compact de Diamant Polycristallin) | Utilise des tailleurs de diamants fixes et artificiels pour cisailler et raser la roche. | Formations molles à moyennes (argiles, schistes, grès). | Immense résistance à l’usure grâce au composite diamant. |
Tricone (cône à rouleaux) | Utilise des engrenages rotatifs imbriqués avec des dents en acier ou des inserts en tungstène pour écraser la roche. | Formations dures et fracturées (calcaire, granite, rochers). | Haute durabilité sous de forts impacts verticaux. |
Les carrousels à tiges automatisés représentent un autre grand pas en avant dans la technologie de forage moderne. Les opérateurs montent ces carrousels directement sur le mât. Le système aligne et échange rapidement les tiges de forage sans soulever de lourdes charges manuellement. Cette automatisation constitue l'une des principales caractéristiques d'une plate-forme de forage de puits d'eau à haute efficacité . Il réduit considérablement le travail manuel et accélère les taux de pénétration.
Le forage crée une friction et des débris massifs. Le système de circulation gère ces sous-produits. Dans la gestion rotative de la boue, les pompes à boue poussent un mélange précis d'argile bentonite et d'eau dans la tige de forage. Ce fluide sort du foret, refroidit les surfaces de coupe et remonte dans l'espace annulaire. L'espace annulaire est l'espace entre la tige de forage et la paroi du trou de forage. La boue stabilise les parois de sédiments meubles et transporte les déblais rocheux jusqu'à un tamis vibrant en surface.
Les systèmes rotatifs à air adoptent une approche complètement différente. Ils utilisent de l'air comprimé à haute pression au lieu de la boue liquide. Le compresseur souffle de l'air dans le tuyau pour expulser les débris du trou. Cette méthode s'avère nécessaire pour le forage de roches dures. Il offre également un avantage environnemental évident. En éliminant les boues chimiques, le forage aérien élimine complètement le risque de contamination des aquifères par des fluides.
Enfin, il faut opposer circulation positive et circulation inversée. En circulation positive, le fluide descend à l’intérieur du tuyau et remonte dans l’espace annulaire. La circulation inverse fait exactement le contraire. Le fluide s'écoule dans l'espace annulaire et un vide l'aspire vers l'intérieur de la tige de forage. Les ingénieurs utilisent la circulation inversée principalement pour les grands forages municipaux dépassant 300 mm de diamètre. Il maintient les parois des forages massifs d’une propreté exceptionnelle.
Phase 1 : Spudding et revêtement de surface. L'équipage installe le gréement et stabilise la plateforme. Ils commencent par forer la couche arable initiale. Cette première étape cruciale leur permet de poser le tubage de surface. Le revêtement de surface en acier empêche l’effondrement immédiat de la surface et sécurise le site pour une pénétration plus profonde.
Phase 2 : Avancement du forage. L'opérateur enfonce continuellement le trépan plus profondément dans la terre. Ils doivent surveiller en permanence la vitesse de rotation, la pression vers le bas et la viscosité du fluide. L'équipe ajuste ces paramètres en temps réel à mesure que le bit traverse différentes strates, de l'argile molle au substrat rocheux dur.
Phase 3 : Développement du puits. Cette étape dicte le succès final du projet. L'équipe rince le trou nouvellement foré avec de l'air à haute pression ou de l'eau propre. Ce rinçage intense nettoie les pores microscopiques de l’aquifère. Il élimine les restes de boue de forage et les limons fins, maximisant ainsi le rendement en eau à long terme.
Phase 4 : Boîtier, écrans et jointoiement. L'équipage insère le boîtier permanent en acier ou en PVC. Ils fixent un tamis inférieur pour agir comme filtre principal pour l’eau entrante. Ils remplissent ensuite l'anneau de 2 pouces avec un paquet de gravier naturel. Enfin, ils scellent les 20 pieds supérieurs de l’anneau avec du ciment ou du coulis de bentonite. Ce joint sanitaire empêche les eaux de ruissellement contaminées d'atteindre les eaux souterraines pures.
La sélection de la mauvaise machine garantit des retards de calendrier et des dépassements de budget. Vous devez évaluer plusieurs critères fondamentaux avant de mobiliser du matériel.
Profil géologique | Appareil/méthode recommandé | Sélection des bits | Limitation de profondeur |
|---|---|---|---|
Sols/Sables très mous | Plate-forme à tarière | Tarière à vol continu | Strictement moins de 150 pieds |
Argiles molles / sédiments meubles | Plate-forme rotative à boue | Faites glisser le bit / Bit PDC | Capacité profonde (300 m+) |
Substrat rocheux dur/granit | Marteau pneumatique / DTH | Configuration tricône/diamant | Capacité profonde (300 m+) |
La compatibilité géologique dicte toujours votre choix. Les argiles molles exigent des plates-formes rotatives à boue. Le substrat rocheux dur nécessite strictement des configurations pneumatiques rotatives. Les plates-formes à tarière fonctionnent comme des vis géantes. Ils fonctionnent bien mais restent strictement limités aux sols meubles de moins de 150 pieds.
La mobilité et l’empreinte au sol comptent également. Les arrière-cours résidentielles étroites nécessitent des plates-formes portables montées sur chenilles ou sur chargeuse compacte. Ces unités compactes franchissent des portes étroites sans détruire l’aménagement paysager. À l’inverse, les sites agricoles ou municipaux lourds nécessitent d’énormes plates-formes montées sur camion. Ces camions transportent des compresseurs plus gros et des trains de tiges plus lourds.
Tenez compte du coût total de possession (TCO) et des facteurs de productivité. Vous devez évaluer les facteurs suivants :
Puissance du moteur : recherchez des groupes motopropulseurs robustes, tels que des moteurs diesel de 350 ch, capables de faire fonctionner un système hydraulique lourd sans surchauffe.
Manipulation automatisée des tiges : les systèmes qui éliminent le filetage manuel des tuyaux permettent d'économiser d'innombrables heures de travail et d'éviter les blessures des travailleurs.
Gestion de la boue embarquée : les secoueurs et les dessableurs intégrés nettoient efficacement les fluides, réduisant ainsi le besoin de fosses à boue externes massives.
Efficacité énergétique : les systèmes hydrauliques à entraînement direct transfèrent la puissance plus proprement, ce qui permet d'économiser des coûts de diesel importants sur un projet d'un mois.
Le succès du forage ne se limite pas à toucher l’eau. Une mauvaise exécution conduit à des défaillances systémiques catastrophiques à terme. Vous devez surveiller les risques spécifiques de mise en œuvre.
Les défaillances de pression différentielle représentent un risque majeur. Considérez le danger de pomper excessivement les puits profonds. Si vous disposez d’un puits de 90 mètres de profondeur mais que vous placez la pompe à 40 mètres, puiser trop d’eau crée un effet de vide. Des débits élevés génèrent d’énormes chutes de pression internes. Ces chutes soudaines peuvent provoquer l’effondrement ou l’implosion complète des écrans inférieurs coûteux.
Le jointoiement et la contamination croisée présentent de graves risques pour la santé. L'équipe de forage doit cimenter correctement l'anneau supérieur. Si cet espace n’est pas comblé, les agents pathogènes de surface, les engrais et les déchets animaux peuvent contourner les filtres naturels de la terre. Cette eau contaminée s'écoule directement à l'extérieur du tubage dans l'aquifère. Cela conduit inévitablement à des tests de qualité de l’eau qui échouent et à des conditions de consommation dangereuses.
La planification du site nécessite une modélisation mathématique précise pour des scénarios spécialisés. Les puits communautaires partagés ou les pivots d’irrigation agricole tirent d’immenses quantités d’eau. Votre sélection d'appareil de forage doit tenir compte du forage de trous de forage de plus grand diamètre. Un trou résidentiel standard de 6 pouces ne peut pas supporter les pompes de surpression robustes nécessaires pour répondre aux calculs de la demande en eau de pointe agricole.
Une plate-forme de forage moderne fonctionne comme un instrument de haute précision. La puissance de levage, la dynamique des fluides et la sélection des trépans doivent parfaitement s'aligner sur votre profil géologique local. Nous ne pouvons pas considérer l’extraction des eaux souterraines comme un simple exercice de creusement. Il faut une ingénierie spécialisée pour pénétrer le substrat rocheux en toute sécurité et établir un approvisionnement en eau sanitaire durable.
Les acheteurs et les chefs de projet doivent exiger de la transparence lors de la phase d’approvisionnement. Renseignez-vous auprès du fabricant de votre équipement ou de votre entrepreneur sur leurs systèmes de gestion des fluides. Vérifiez leurs capacités de retrait. Assurez-vous que leurs protocoles de tubage et de jointoiement répondent à des normes environnementales strictes avant que quiconque ne se lance dans la construction.
Agissez en consultant un ingénieur géotechnique ou un fabricant d’appareils de forage spécialisé dès le début de votre phase de planification. Cartographiez vos données géologiques exactes avec les spécifications correctes de la machine. Cet alignement proactif garantit de meilleurs rendements en eau, moins de pannes mécaniques et un retour sur investissement beaucoup plus important pour votre infrastructure.
R : Les coûts dépendent fortement de la géologie régionale et de la profondeur totale. Les dépenses de forage de base varient généralement entre 15 $ et 30 $ par pied. Cependant, ces prix augmentent considérablement si vous rencontrez de la roche dure, si vous avez besoin d'un caisson en acier spécialisé ou si vous devez transporter de l'équipement lourd dans des endroits éloignés et difficiles d'accès.
R : Oui, mais vous êtes confronté à des limitations strictes. Le forage à la tarière fonctionne un peu comme une vis rotative géante. Il ne s'avère efficace que dans les sols très mous et meubles. Vous ne pouvez pas utiliser de tarière dans la roche et la méthode atteint une profondeur maximale d'environ 150 pieds.
R : Non. Il n’y a absolument aucune base scientifique pour la radiesthésie. Le déploiement de plates-formes modernes repose strictement sur des données concrètes. Les ingénieurs utilisent des études géologiques, une cartographie hydrogéologique et des forages d'essai préliminaires pour localiser des aquifères souterrains viables et durables.
R : En circulation positive, la pompe à boue force le fluide de forage vers l'intérieur de la tige de forage. Le fluide remonte par l’espace extérieur, appelé anneau. En circulation inverse, le fluide s'écoule dans l'espace annulaire et est aspiré vers l'intérieur de la tige. La circulation inverse est fortement préférée pour les puits de grand diamètre car elle maintient les parois du forage exceptionnellement propres.
