Présentation du produit des unités de pompe à boue de la série 3TP

Unités de pompe à boue série 3TP

PRÉSENTATION DU PRODUIT

Shandong BEYOND Engineering & Mining Equipment Co., Ltd

www.beyondrig.com support@beyondrig.com

2026

1. Présentation du produit

Les unités de pompe à boue de la série 3TP sont des équipements de distribution de fluide à haut rendement spécialement conçus pour les conditions géologiques complexes et les opérations de forage de haute intensité. Ces unités de pompage sont dotées d"une conception avancée à piston triplex, garantissant une distribution de boue douce et continue. Que ce soit pour le forage de puits profonds, le forage directionnel horizontal (HDD), l"exploration pétrolière et gazière ou la construction d"infrastructures urbaines, les unités de pompe de la série 3TP offrent des performances exceptionnelles.

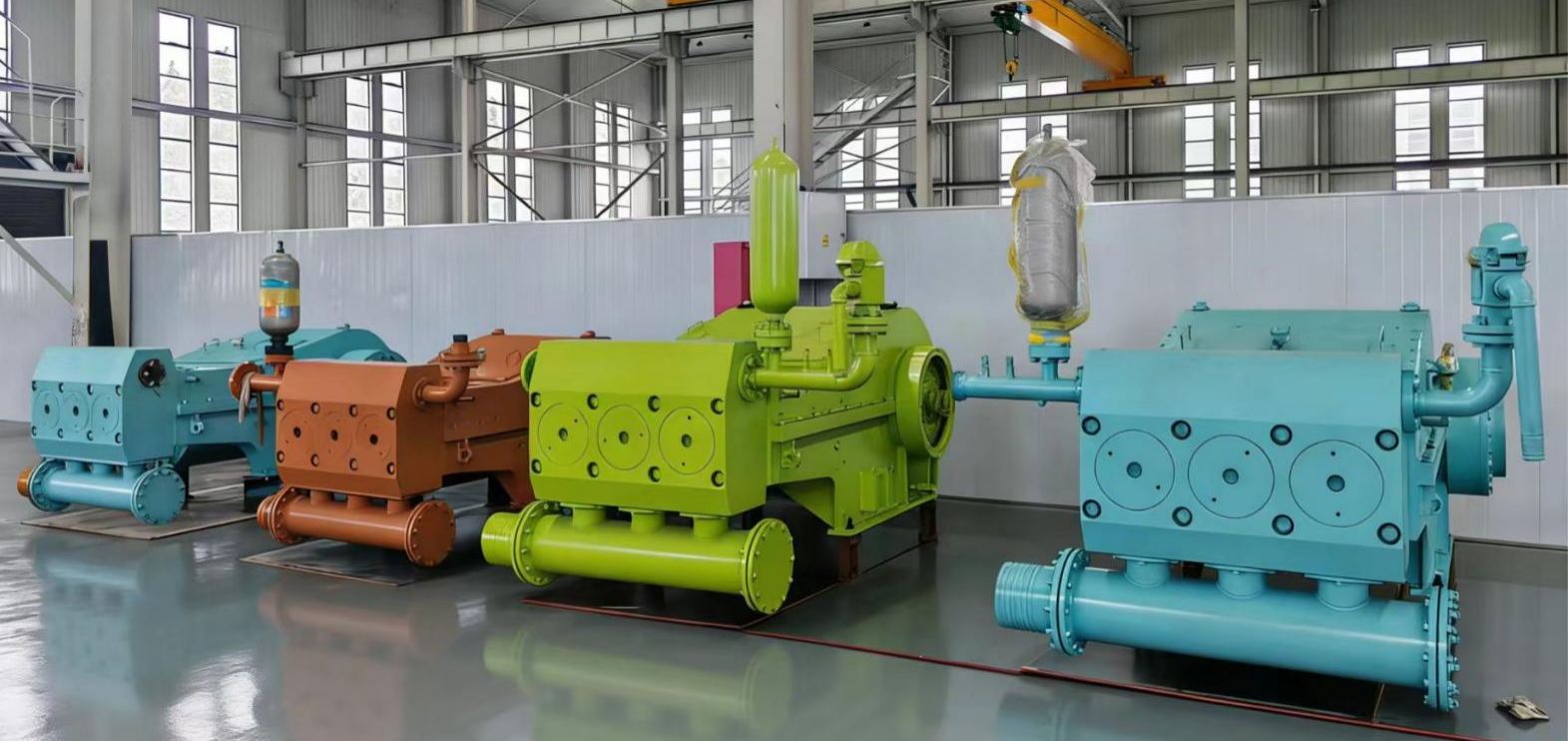

Cette série couvre une gamme de modèles allant du léger au robuste, notamment 3TP-1200S, 3TP-1800S, 3TP-2500, 3TP-2500S, 3DP-2800S, 3TP-3200S et 3TP-3500S, pour répondre aux besoins de projets d"échelles et de profondeurs variables.

2. Caractéristiques techniques de base

Les unités de pompe à boue de la série 3TP intègrent plusieurs technologies de base dans leur conception et leur fabrication pour garantir une fiabilité et un rendement élevé dans des conditions de travail difficiles :

• Sortie stable à haute pression : La conception du piston triplex réduit efficacement les pulsations de pression, assurant une distribution de boue douce et continue. Même sous une pression extrême, il maintient un débit de fluide constant. Ceci est crucial pour les projets de forage de puits profonds et de FDH, empêchant efficacement l’effondrement du puits de forage et la surchauffe du trépan.

• Circulation efficace de la boue et élimination des déblais : les unités de pompe peuvent facilement gérer la boue de forage à haute viscosité (telle que la boue de bentonite), garantissant que les déblais sont efficacement transportés vers la surface, réduisant ainsi le colmatage et les temps d'arrêt du trépan et améliorant considérablement l'efficacité du forage.

• Structure durable et résistante à l'usure : les composants principaux utilisent des pistons en alliage à haute résistance, des vannes résistantes à la corrosion et des cylindres renforcés, capables de résister à des conditions de forage difficiles et à la boue abrasive. Cela prolonge considérablement la durée de vie de la pompe et réduit les coûts de maintenance.

• Contrôle précis du débit et personnalisation : équipés de systèmes de contrôle avancés (tels que la commande d'accélérateur et d'embrayage à distance filaire), les opérateurs peuvent ajuster avec précision le débit de boue pour répondre aux exigences uniques de différents projets. Les systèmes de surveillance numérique fournissent des données en temps réel, permettant des ajustements immédiats.

• Intégration transparente avec les plates-formes de forage : conçu avec des points de connexion standard et des options d'installation flexibles (fixes ou montées sur patins), il est facile à intégrer à divers équipements de forage, notamment les plates-formes de forage de puits d'eau montées sur camion, les plates-formes de forage sans tranchée et les plates-formes HDD.

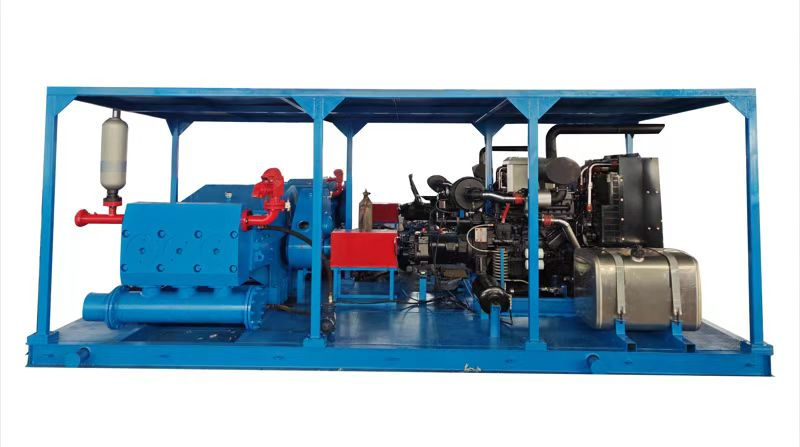

• Système d'alimentation puissant : Tous les modèles sont équipés en standard de moteurs diesel hautes performances Weichai, associés à des transmissions manuelles FAST à 10 vitesses, offrant une réserve de puissance importante et une sélection de vitesses flexible.

3. Principaux modèles et paramètres techniques

Les unités de pompe à boue de la série 3TP comprennent plusieurs modèles. Vous trouverez ci-dessous une comparaison des paramètres techniques des principaux modèles :

4. Analyse de la courbe de performance

La relation entre le débit de la pompe à boue et la pression en fonction du nombre de coups par minute (SPM) est un indicateur crucial pour évaluer ses performances. Vous trouverez ci-dessous les caractéristiques de performance de trois modèles principaux :

4.1 Performances du 3TP-1800S

À 60 tr/min, le débit est de 623 L/min avec une pression allant jusqu"à 9 MPa ; à mesure que la vitesse augmente jusqu"à 175 tr/min, le débit atteint un maximum de 1 816 L/min, avec une pression maintenue à 5 MPa. Ce modèle maintient une sortie à très haute pression à des débits faibles à moyens.

4.2 Performances du 3TP-2500

A 60 tr/min, le débit est de 1220 L/min avec une pression de 9 MPa ; à 140 tr/min, le débit atteint 2840 L/min avec une pression de 4,5 MPa. Ce modèle atteint un excellent équilibre entre débit et pression.

4.3 Performances du 3TP-3200S

En tant qu"unité de pompe robuste, elle peut fournir un débit de 579 L/min et une haute pression de 10 MPa à une faible vitesse de 25 tr/min ; à 150 tr/min, le débit monte à 3 476 L/min, avec une pression maintenue à 5 MPa. Il convient parfaitement aux projets à grande échelle nécessitant des débits élevés et des pressions ultra élevées.

5. Applications du marché mondial et guide de sélection

Les unités de pompe à boue de la série 3TP sont largement utilisées dans des projets d"ingénierie complexes dans diverses régions du monde. Sur la base des caractéristiques du marché régional et des demandes d’ingénierie, nous proposons les recommandations de sélection suivantes :

5.1 Moyen-Orient et Asie centrale : les défis des puits profonds et des roches dures

• Caractéristiques du marché : Le Moyen-Orient (par exemple, l'Arabie Saoudite, les Émirats arabes unis) et l'Asie centrale (par exemple, le Kazakhstan, l'Ouzbékistan) sont des plaques tournantes du pétrole et du gaz mondial, de la conservation de l'eau à grande échelle et de la construction d'infrastructures. Les conditions géologiques sont complexes, impliquant souvent des sols salins-alcalins et des roches dures.

• Modèle recommandé : 3TP-3200S

• Principaux avantages : ce modèle offre une pression extrême (10 MPa) et un débit ultra-élevé (3 200 L/min), répondant facilement aux exigences strictes en matière de puissance élevée et de sortie haute pression dans les puits de pétrole et de gaz profonds, les projets de détournement d'eau à grande échelle et les projets de FDH de pipelines trans-marins/souterrains.

5.2 Asie du Sud-Est et Amérique latine : infrastructures urbaines et soutien au pétrole et au gaz

• Caractéristiques du marché : L'Asie du Sud-Est (par exemple, l'Indonésie, le Vietnam) connaît un boom dans la construction d'infrastructures, avec une application généralisée de la technologie HDD ; L’Amérique latine (par exemple le Brésil et le Mexique) continue d’investir dans le développement de champs pétroliers et gaziers en haute mer et sur terre et dans les infrastructures numériques.

• Modèle recommandé : 3TP-2500

• Principaux avantages : offre des performances globales optimales, permettant d'obtenir un excellent équilibre entre débit et pression. Il est parfaitement adapté aux sols mous variables et aux strates cohésives de l’Asie du Sud-Est, ainsi qu’aux environnements complexes de pétrole et de gaz terrestres et aux infrastructures à grande échelle du Brésil.

5.3 Afrique et Amérique du Nord : double exigence de durabilité et d’intelligence

• Caractéristiques du marché : l'Afrique (par exemple le Nigéria et l'Éthiopie) se concentre principalement sur les puits d'eau civile et l'exploration minière, avec une sensibilité élevée aux prix et une demande de durabilité ; le marché nord-américain (par exemple, les États-Unis et le Canada) est mature, avec des normes d'émission environnementales strictes et des exigences en matière de surveillance intelligente, ainsi qu'une demande croissante de disques durs mini/midi.

• Modèle recommandé : 3TP-1800S

• Principaux avantages : Compact et efficace, offrant une rentabilité élevée. Sur le marché africain, ses
caractéristiques de « entretien facile et longue durée de vie » sont très attractives ; sur le marché nord-américain, en configurant des moteurs d'émission de haute qualité et en améliorant les fonctions de surveillance numérique et de contrôle précis du débit, il peut répondre aux exigences strictes en matière de précision de construction et de protection de l'environnement.

6. Conclusion

Les unités de pompe à boue de la série 3TP, avec leurs performances exceptionnelles, leur qualité fiable et leurs configurations flexibles, sont devenues un choix idéal dans les domaines mondiaux du forage et de l"ingénierie sans tranchée. Que ce soit face aux formations rocheuses dures du Moyen-Orient, aux sols meubles complexes de l"Asie du Sud-Est ou aux normes environnementales strictes de l"Amérique du Nord, la série 3TP peut fournir des solutions de distribution de fluides sur mesure, aidant les clients à relever efficacement et en toute sécurité divers défis d"ingénierie.
