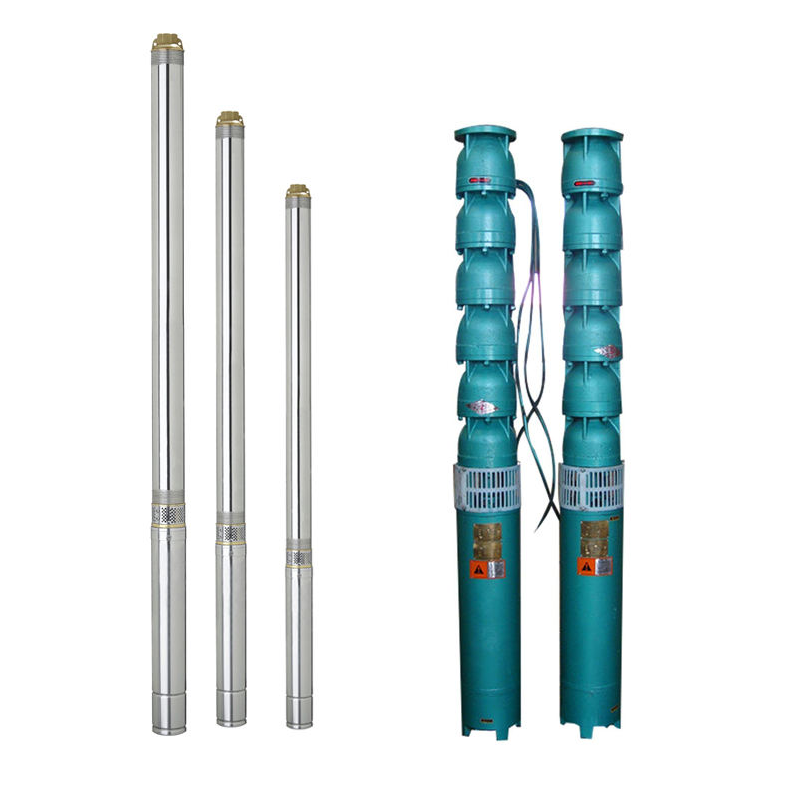

Une pompe submersible est une pompe électrique haute performance et résistante à l'usure, conçue pour un fonctionnement submersible dans des puits, des réservoirs ou d'autres sources d'eau. Contrairement aux pompes de surface, cette pompe de puits submersible est entièrement immergée dans le fluide qu'elle pompe, garantissant une extraction efficace de l'eau avec une perte d'énergie minimale. Intégrant une technologie avancée internationale de fabrication de pompes, il se caractérise par une construction en acier inoxydable et des conceptions de moteur innovantes, ce qui en fait un choix fiable pour les besoins d'approvisionnement en eau résidentiels, industriels et agricoles. La pompe submersible se distingue par son fonctionnement silencieux, son efficacité énergétique et sa capacité à gérer des puits profonds, ce qui la rend indispensable dans les scénarios où un débit d'eau constant est essentiel.
| Principales données techniques de la pompe électrique submersible pour puits | ||||||||||||||||
| Numéro de série | Modèle de spécification | Débit m³/h | Tête m | Vitesse de rotation tr/min | Efficacité de la pompe | Puissance kW | Tension nominale V | Courant nominal A | % d'efficacité du moteur | Facteur de puissance cosφ | Diamètre maximum de l'unité mm | Dimensions de connexion de la sortie de la pompe | Spécifications de pipeline adaptées mm | Spécification de câble adaptée mm² | ||
| Diamètre extérieur de la bride (D, mm) | Distance centrale du trou (Di, mm) | Taille du trou de boulon (n - d, mm) | ||||||||||||||
| 1 | 125QJ5-36 | 5 | 36 | 2850 | 45 | 1.5 | 380 | 4.6 | 67 | 0.74 | 120 | Φ110 | Φ90 | 4×Φ9 | 40（1,5'） | 3×1 |
| 2 | 125QJ5-63 | 63 | 2.2 | 6.5 | 69 | 0.74 | 3×1,5 | |||||||||
| 3 | 125QJ5-81 | 81 | 3 | 8.6 | 71 | 0.75 | 3×1,5 | |||||||||
| 4 | 125QJ5-108 | 108 | 4 | 11.1 | 73 | 0.75 | 3×2,5 | |||||||||
| 5 | 125QJ5-153 | 153 | 5.5 | 14.9 | 74 | 0.76 | 3×2,5 | |||||||||
| 6 | 125QJ5-216 | 216 | 7.5 | 20 | 75 | 0.76 | 3×4 | |||||||||
| 7 | 125QJ5-261 | 261 | 9.2 | 24.2 | 75 | 0.77 | 3×4 | |||||||||
| 8 | 125QJ5-315 | 315 | 11 | 28.6 | 76 | 0.77 | 3×6 | |||||||||
| 9 | 125QJ5-369 | 369 | 13 | 33.3 | 76 | 0.78 | 3×6 | |||||||||
| 10 | 125QJ5-432 | 432 | 15 | 37.9 | 77 | 0.78 | 3×6 | |||||||||
| 11 | 125QJ5-531 | 531 | 18.5 | 46.2 | 78 | 0.78 | 3×10 | |||||||||
| 12 | 125QJ5-630 | 630 | 22 | 54.9 | 78 | 0.78 | 3×10 | |||||||||
| 13 | 125QJ8-40 | 8 | 40 | 53 | 2.2 | 6.5 | 69 | 0.74 | 120 | Φ110 | Φ90 | 4×Φ9 | 50（2'） | 3×1,5 | ||
| 14 | 125QJ8-64 | 64 | 3 | 8.6 | 71 | 0.75 | 3×1,5 | |||||||||
| 15 | 125QJ8-80 | 80 | 4 | 11.1 | 73 | 0.75 | 3×2,5 | |||||||||
| 16 | 125QJ8-112 | 112 | 5.5 | 14.9 | 74 | 0.76 | 3×2,5 | |||||||||
| 17 | 125QJ8-144 | 144 | 7.5 | 20 | 75 | 0.76 | 3×4 | |||||||||
| 18 | 125QJ8-176 | 176 | 9.2 | 24.2 | 75 | 0.77 | 3×4 | |||||||||
| 19 | 125QJ8-216 | 216 | 11 | 28.6 | 76 | 0.77 | 3×6 | |||||||||
| 20 | 125QJ8-256 | 256 | 13 | 33.3 | 76 | 0.78 | 3×6 | |||||||||
| 21 | 125QJ8-288 | 288 | 15 | 37.9 | 77 | 0.78 | 3×6 | |||||||||
| 22 | 125QJ8-352 | 352 | 18.5 | 46.2 | 78 | 0.78 | 3×10 | |||||||||
| 23 | 125QJ8-448 | 448 | 22 | 54.9 | 78 | 0.78 | 3×10 | |||||||||
| 24 | 125QJ10-48 | 10 | 48 | 55 | 3 | 8.6 | 71 | 0.75 | 120 | Φ110 | Φ90 | 4×Φ9 | 50（2'） | 3×1,5 | ||
| 25 | 125QJ10-64 | 64 | 4 | 11.1 | 73 | 0.75 | 3×2,5 | |||||||||
| 26 | 125QJ10-88 | 88 | 5.5 | 14.9 | 74 | 0.76 | 3×2,5 | |||||||||
| 27 | 125QJ10-128 | 128 | 7.5 | 20 | 75 | 0.76 | 3×4 | |||||||||
| 28 | 125QJ10-160 | 160 | 9.2 | 24.2 | 75 | 0.77 | 3×4 | |||||||||
| 29 | 125QJ10-184 | 184 | 11 | 28.6 | 76 | 0.77 | 3×6 | |||||||||
| 30 | 125QJ10-216 | 216 | 13 | 33.3 | 76 | 0.78 | 3×6 | |||||||||
| 31 | 125QJ10-248 | 248 | 15 | 37.9 | 77 | 0.78 | 3×6 | |||||||||
| 32 | 125QJ10-312 | 312 | 18.5 | 46.2 | 78 | 0.78 | 3×10 | |||||||||
| 33 | 125QJ10-376 | 376 | 22 | 54.9 | 78 | 0.78 | 3×10 | |||||||||
| 34 | 125QJ15-48 | 15 | 48 | 59 | 4 | 11.1 | 73 | 0.75 | 120 | Φ110 | Φ90 | 4×Φ9 | 50（2'） | 3×2,5 | ||
| 35 | 125QJ15-64 | 64 | 5.5 | 14.9 | 74 | 0.76 | 3×2,5 | |||||||||
| 36 | 125QJ15-88 | 88 | 7.5 | 20 | 75 | 0.76 | 3×4 | |||||||||
| 37 | 125QJ15-112 | 112 | 9.2 | 24.2 | 75 | 0.77 | 3×4 | |||||||||
| 38 | 125QJ15-128 | 128 | 11 | 28.6 | 76 | 0.77 | 3×6 | |||||||||
| 39 | 125QJ15-160 | 160 | 13 | 33.3 | 76 | 0.78 | 3×6 | |||||||||
| 40 | 125QJ15-176 | 176 | 15 | 37.9 | 77 | 0.78 | 3×6 | |||||||||
| 41 | 125QJ15-224 | 224 | 18.5 | 46.2 | 78 | 0.78 | 3×10 | |||||||||
| 42 | 125QJ15-264 | 264 | 22 | 54.9 | 78 | 0.78 | 3×10 | |||||||||
| 43 | 125QJ20-35 | 20 | 35 | 63 | 4 | 11.1 | 73 | 0.75 | 120 | Φ110 | Φ90 | 4×Φ9 | 50（2'） | 3×2,5 | ||
| 44 | 125QJ20-49 | 49 | 5.5 | 14.9 | 74 | 0.76 | 3×2,5 | |||||||||
| 45 | 125QJ20-70 | 70 | 7.5 | 20 | 75 | 0.76 | 3×4 | |||||||||
| 46 | 125QJ20-84 | 84 | 9.2 | 24.2 | 75 | 0.77 | 3×4 | |||||||||
| 47 | 125QJ20-105 | 105 | 11 | 28.6 | 76 | 0.77 | 3×6 | |||||||||
| 48 | 125QJ20-119 | 119 | 13 | 33.3 | 76 | 0.78 | 3×6 | |||||||||
Le boîtier extérieur, le noyau de l'arbre, l'accouplement et la coque de guidage de Ce choix de matériaux en fait une la pompe submersible sont fabriqués en acier inoxydable de haute qualité, garantissant résistance à la corrosion et durabilité. pompe submersible résistante à l'usure , capable de résister à des conditions d'eau difficiles et de prolonger sa durée de vie même dans des environnements exigeants.
Équipée d'une turbine « à structure flottante », la pompe submersible minimise la pression axiale sur le moteur pendant le fonctionnement. Cette conception est particulièrement avantageuse pour les applications à grande levée, car elle réduit la contrainte du moteur et améliore la fiabilité à long terme. L'état suspendu de la roue contribue également à la capacité de débit élevée et aux performances d'économie d'énergie de la pompe.
La pompe submersible comprend un boîtier de contrôle de niveau de liquide entièrement automatique qui déclenche les fonctions de démarrage/arrêt en fonction des conditions « pleine d'eau » et « faible eau ». Cette pompe submersible automatique élimine le besoin de surveillance manuelle, garantissant une gestion efficace de l'eau et évitant les dommages causés au moteur par une marche à sec.
Offrant à la fois des options de lubrification à l’huile et à l’eau, la pompe submersible s’adapte à différents scénarios de qualité de l’eau et d’utilisation. La lubrification à l'eau garantit une pollution nulle de l'eau, ce qui la rend adaptée aux applications d'approvisionnement en eau potable ou à l'industrie alimentaire, tandis que la lubrification à l'huile offre une protection renforcée pour une utilisation intensive.
Un système de protection contre les surcharges de précision intégré protège le moteur des dommages causés par une charge excessive ou des fluctuations de tension. Cette fonctionnalité offre aux utilisateurs une tranquillité d'esprit, sachant que la pompe submersible à haut rendement fonctionnera en toute sécurité, même dans des conditions inattendues.
La pompe submersible est largement utilisée sur les sites industriels et miniers pour l’extraction d’eau, les systèmes de refroidissement ou l’élimination des eaux usées. Ses propriétés de résistance à l’usure et à la corrosion le rendent adapté à la manipulation de fluides industriels et aux environnements miniers difficiles.
En agriculture, cette pompe de puits submersible fournit un approvisionnement en eau fiable pour l'irrigation, garantissant ainsi aux cultures une humidité constante, même dans les régions sèches. Sa capacité de débit élevée et son efficacité énergétique en font un choix rentable pour les exploitations agricoles à grande échelle.
Pour les maisons rurales ou suburbaines qui dépendent de l'eau de puits, la pompe submersible fournit une eau propre et constante pour un usage quotidien. Son fonctionnement silencieux et sa fonction de contrôle automatique en font une option conviviale pour les environnements résidentiels.
Sur les chantiers de construction, la pompe submersible est utilisée pour assécher les excavations, pomper les eaux souterraines ou fournir de l'eau pour le mélange du béton. Sa conception compacte et sa capacité de levage élevée le rendent adaptable aux différents besoins des chantiers.
Une pompe submersible fonctionne entièrement immergée dans l’eau, éliminant les problèmes d’amorçage et réduisant les pertes d’énergie. Contrairement aux pompes de surface, elle est conçue pour gérer des puits profonds et offre une plus grande efficacité dans l’extraction de l’eau, en particulier pour les sources d’eau profonde.
Oui, les modèles avec lubrification à l'eau garantissent une pollution nulle de l'eau, ce qui rend la pompe submersible sûre pour les applications d'eau potable. Sa construction en acier inoxydable empêche également la rouille ou la contamination, préservant ainsi la qualité de l'eau.
Le boîtier de commande intégré détecte les niveaux d'eau à l'aide de capteurs : il démarre la pompe submersible lorsque l'eau atteint un niveau « plein » et l'arrête lorsque l'eau descend à un niveau « bas », évitant ainsi les dommages dus à la marche à sec et optimisant l'utilisation de l'eau.
Grâce à sa construction en acier inoxydable résistant à l'usure et à sa conception à turbine flottante, la pompe submersible peut gérer des eaux modérément sableuses ou boueuses. Cependant, pour les eaux très chargées en sédiments, une filtration supplémentaire est recommandée pour prolonger la durée de vie.
L'entretien régulier comprend la vérification du câble pour déceler tout dommage, l'inspection de la turbine pour déceler toute accumulation de débris et le test du boîtier de commande. La conception durable de la pompe submersible minimise les besoins de maintenance, mais des contrôles périodiques garantissent des performances optimales.
