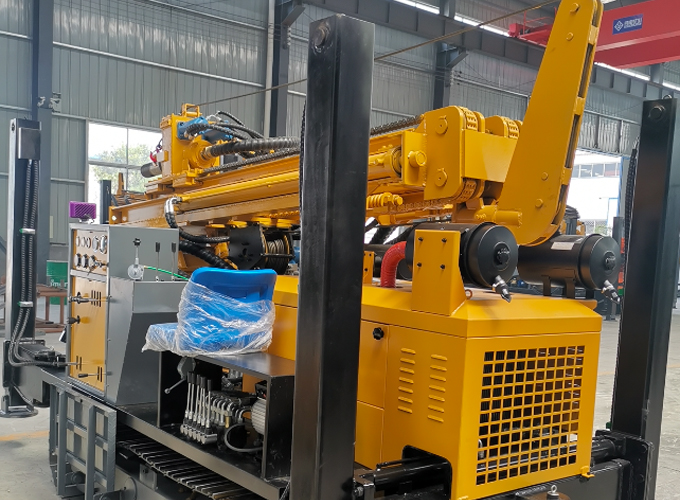

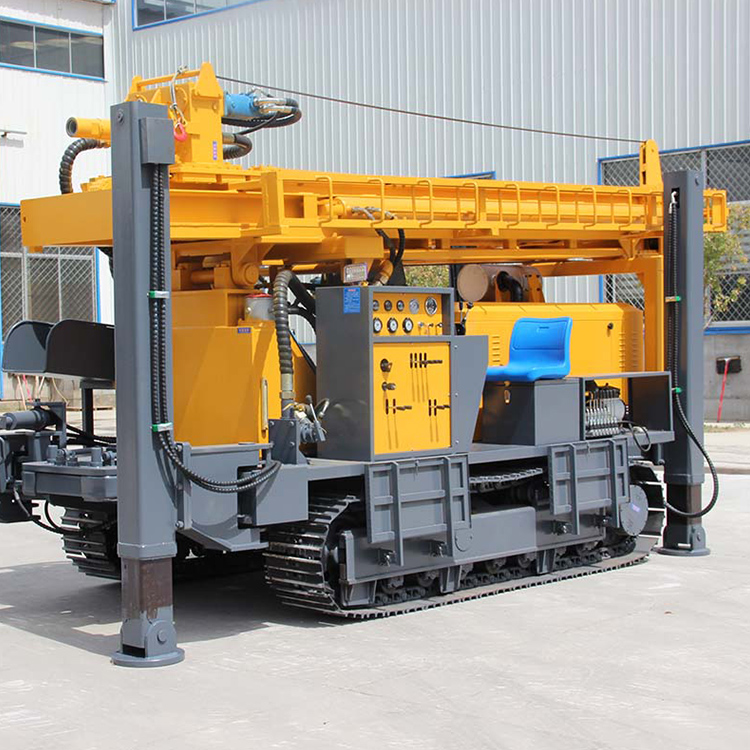

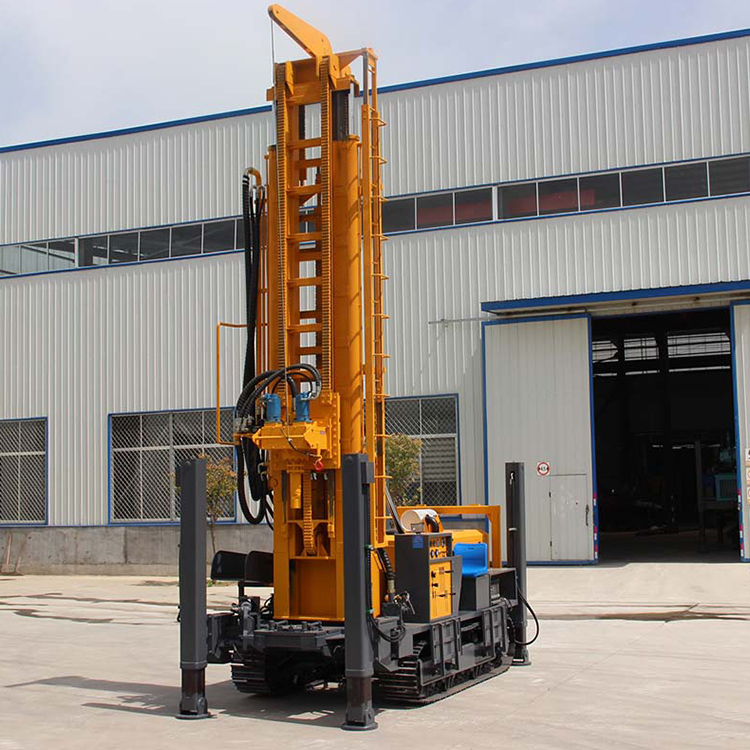

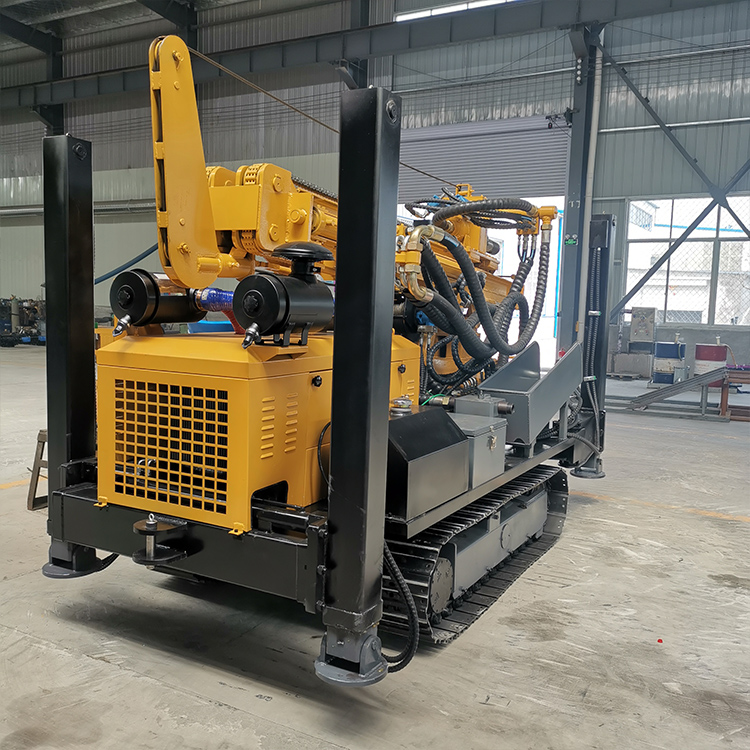

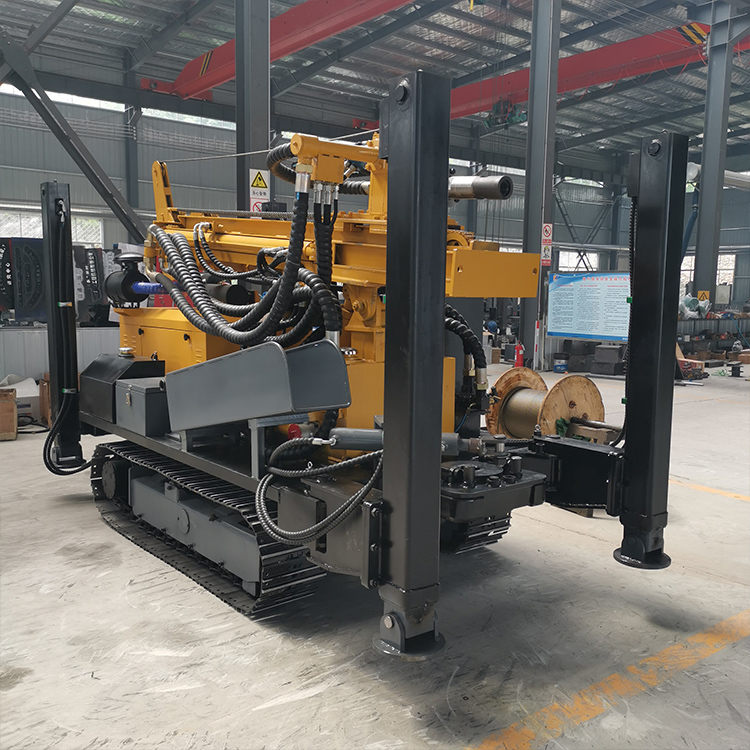

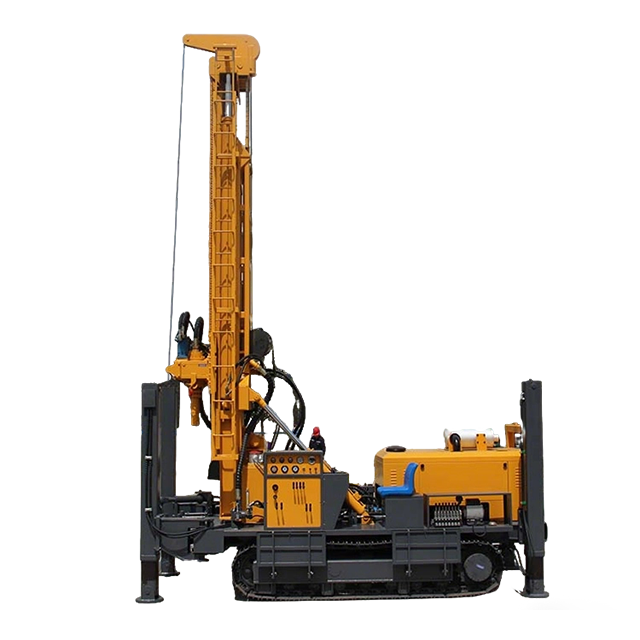

La plate-forme de forage hydraulique sur chenilles BEYOND est un équipement haute performance conçu pour le forage de puits d'eau dans des environnements difficiles. En tant qu'appareil de forage de puits d'eau sur chenilles , il est doté d'un châssis sur chenilles robuste qui permet une mobilité exceptionnelle sur des terrains accidentés, boueux ou inégaux, répondant ainsi au défi principal de l'accès à des chantiers éloignés ou difficiles. Alimentée par un système d'entraînement hydraulique, cette plate-forme de forage hydraulique robuste offre une puissance stable, un forage efficace et une utilisation facile, ce qui la rend adaptée à l'approvisionnement en eau en milieu rural, à l'exploration géologique et aux projets de puits d'eau de petite à moyenne taille où l'adaptabilité et la fiabilité du terrain sont essentielles.
 |  |  |
Le châssis de chenille renforcé de la plate-forme de forage hydraulique sur chenilles offre une excellente stabilité et mobilité sur les terrains difficiles. Il peut naviguer dans des zones boueuses, rocheuses et en pente sans rester coincé, ce qui le rend idéal pour les régions rurales ou montagneuses isolées où les engins à roues traditionnels ont du mal à fonctionner. Cette adaptabilité du terrain garantit que la construction peut se dérouler sans problème quelles que soient les conditions du site.

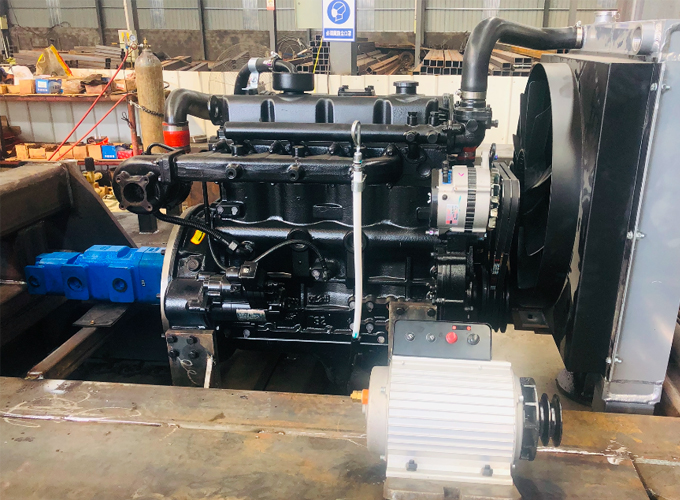

Équipé d'un système d'entraînement à double pompe hydraulique, l'engin offre une puissance constante et une régulation de vitesse en continu. Le système hydraulique permet un réglage précis de la vitesse de forage, s'adaptant aux différentes strates du sol à la roche dure. Cette efficacité se traduit par une progression de forage plus rapide et des délais de projet plus courts par rapport aux alternatives à entraînement mécanique.
La plate-forme de forage d'eau pour zones éloignées prend en charge une large gamme de profondeurs de forage et de diamètres de forage, répondant ainsi aux divers besoins du projet. Il peut gérer diverses formations, notamment le sol, le sable, les roches altérées et les roches mi-dures, avec des forets remplaçables qui améliorent la polyvalence. Qu'il s'agisse de puits ruraux peu profonds ou d'exploration géologique plus profonde, cette plate-forme répond à de multiples exigences d'application.

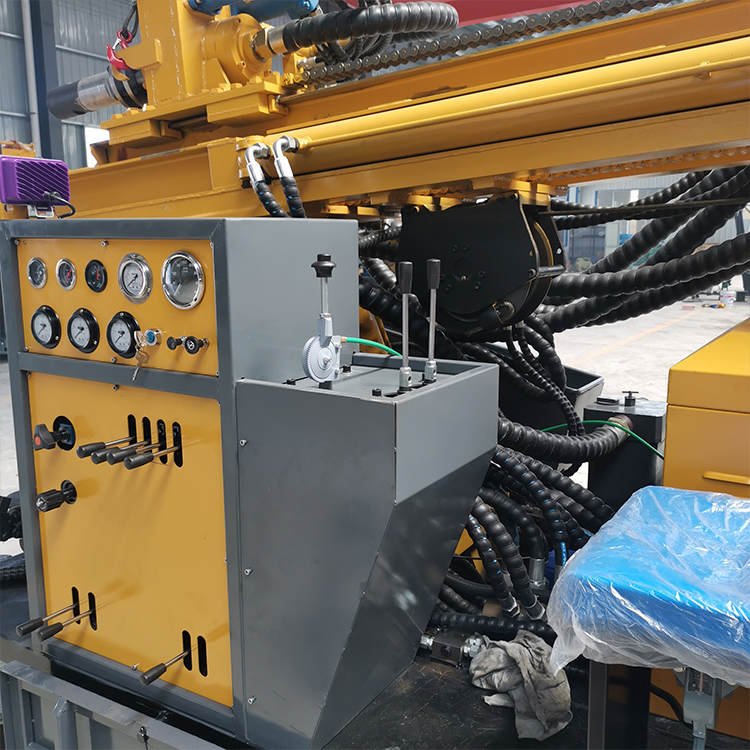

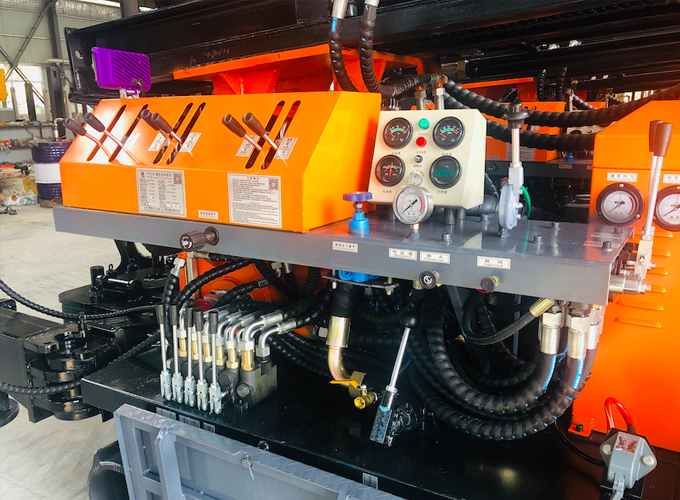

Dotée d'un panneau de commande LCD, la plate-forme affiche les paramètres de forage en temps réel, permettant aux opérateurs de surveiller et d'ajuster facilement les opérations. Il comprend un système intelligent de protection contre les surcharges et plusieurs boutons d'arrêt d'urgence, garantissant un fonctionnement sûr même dans des environnements complexes. La certification IP54 anti-poussière et étanche améliore encore la fiabilité dans des conditions difficiles.
Les composants clés tels que les vérins hydrauliques et les tiges de forage sont fabriqués en acier allié à haute résistance, garantissant une longue durée de vie. La conception modulaire permet un démontage et un assemblage rapides des pièces, simplifiant ainsi la maintenance. Les tâches de routine sont minimes, ce qui réduit les coûts de maintenance annuels et les temps d'arrêt.
Modèle | BCH-130 | BCH-180R | BCH-280 | BCH-200 | BCH-200R | BCH-300 | BCH-350 | BCH-400 | BCH-500 | BCH-600 | BCH-800 |
Diamètre de perçage. (mm) | 100-219 | 140-254 | 140-305 | 140-305 | 140-273 | 140-325 | 140-325 | 140-350 | 140-350 | 140-350 | 140-400 |
Profondeur de forage (m) | 130 | 180 | 280 | 200 | 200 | 300 | 350 | 400 | 500 | 600 | 700 |
Profondeur de forage unique (m) | 2.3 | 3.3 | 6.6 | 3.3 | 3.3 | 3.4 | 6.6 | 6.6 | 6.6 | 6.6 | 6.6 |
Vitesse de conduite (km/h) | 3 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
Capacité d'escalade | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Puissance principale (kw) | 23 | 55 | 70 | 65-70 | 65 | 85 | 92 | 92 | 118 | 132 | 150 |
Pression de service (Mpa) | 1,45-2,5 | 1,7-2,5 | 1,7-3,0 | 1,7-3,0 | 1,7-3,0 | 1,7-3,0 | 1,7-3,4 | 1,7-3,5 | 1,7-3,5 | 1,7-3,5 | 1,7-3,5 |
Consommation d'air (m3/min) | 15-29 | 17-31 | 17-30 | 17-31 | 17-31 | 17-36 | 17-36 | 17-35 | 17-42 | 17-42 | 17-42 |
Diamètre de la tige de forage. (mm) | 76/89 | 76/89 | 76/89 | 76/89 | 76/89 | 76/89/102 | 89/102 | 89/102/108 | 102/108/114 | 102/108/114 | 102/108/114 |
Longueur de la tige de forage (m) | 1,5/2,0 | 1,5/2,0/3,0 | 1,5/2,0/3,0/6,0 | 1,5/2,0/3,0 | 1,5/2,0/3,0 | 1,5/2,0/3,0 | 1,5/2,0/3,0/6,0 | 1,5/2,0/3,0/6,0 | 1,5/20./3,0/6,0 | 1,5/2,0/3,0/6,0 | 1,5/2,0/3,0/6,0 |
Force de levage (T) | 6 | 10 | 17 | 15 | 10 | 18 | 24 | 25 | 26 | 28 | 30 |
Vitesse de rotation (RPM) | 740-65 | 45-65 | 40-70 | 45-70 | 45-65 | 40-70 | 55-115 | 45-115 | 40-100 | 45-115 | 55-120 |
Couple de rotation (Nm) | 2200-3000 | 3200-4500 | 4300-5500 | 4000-5300 | 3200-4600 | 5700-7500 | 6200-8500 | 6500-9000 | 7500-10000 | 8500-11000 | 8850-13150 |
Dimension (L*L*H)（m) | 4*1.45*2.05 | 3,8*1,5*2,2 | 5,9*1,8*2,45 | 4*1.75*2.45 | 3,95*1,7*2,3 | 4,1*1,95*2,6 | 5,9*2*2,85 | 5,9*2,1*2,85 | 6,2*2,2*2,95 | 6,2*2,2*2,95 | 6,3*2,3*2,95 |
Poids (tonne) | 3 | 4.5 | 6.5 | 5.6 | 4.7 | 7 | 9 | 10 | 11.5 | 12 | 13 |
Remarque : 1. Explication du modèle : B=Au-delà ; C = monté sur chenilles ; 800/600/500/…=Profondeur de perçage nominale ; R=Chenille en caoutchouc ; | |||||||||||
La plate-forme de forage d'eau hydraulique montée sur chenilles est idéale pour les projets d'approvisionnement en eau en milieu rural, permettant d'accéder aux villages éloignés et aux zones montagneuses pour forer des puits d'eau fiables. Son adaptabilité au terrain garantit que les communautés situées dans des endroits difficiles d’accès peuvent accéder à des eaux souterraines propres.
Dans les zones agricoles montagneuses, la plate-forme de forage de puits d'eau sur chenilles fore des puits d'irrigation pour soutenir la croissance des cultures. Il franchit les pentes abruptes et les terrains accidentés, fournissant ainsi un approvisionnement en eau constant aux petites fermes et jardins.
Pour l'exploration géologique dans les régions éloignées, la plate-forme de forage d'eau pour zones éloignées collecte efficacement des échantillons souterrains. Son entraînement hydraulique et son adaptabilité au terrain le rendent adapté à l'étude des ressources minérales ou à l'évaluation de la stabilité des strates dans des zones isolées.
Lors de situations d'urgence telles que des sécheresses ou des catastrophes naturelles, la plate-forme se déploie rapidement pour forer des puits d'eau d'urgence pour les petites communautés. Son forage efficace et sa simplicité d'utilisation garantissent un accès rapide à l'eau lorsque les approvisionnements traditionnels sont perturbés.
Dans les zones au terrain boueux, rocheux ou en pente, la plate-forme de forage hydraulique robuste excelle dans la construction de puits d'eau. Il surmonte les défis de mobilité, garantissant un accès fiable à l’eau pour un usage résidentiel, agricole ou industriel.
Oui, son châssis à chenilles permet de fonctionner sur des pentes jusqu'à un angle important, offrant des performances stables même dans les zones montagneuses ou vallonnées.
Le panneau de commande LCD affiche les paramètres en temps réel et les commandes sont intuitives. Les opérateurs ayant une formation de base peuvent gérer facilement les fonctions de forage, de réglage de la vitesse et de sécurité.
Il peut traiter diverses formations, notamment le sol, le sable, les roches altérées et les roches moyennement dures, avec des forets remplaçables adaptés aux conditions spécifiques des strates.
L'entretien de routine est minime : des contrôles mensuels de l'huile hydraulique et du nettoyage du filtre sont généralement suffisants. Les composants durables et la conception modulaire réduisent le besoin de réparations fréquentes.
Oui, le système d'entraînement hydraulique stable et la construction durable permettent des sessions de forage prolongées, ce qui le rend idéal pour les projets nécessitant un fonctionnement constant et à long terme.
