Solution personnalisée unique pour les équipements de forage d'ingénierie et miniers
| Quantité: | |
|---|---|
A qui s'adressera-t-il,

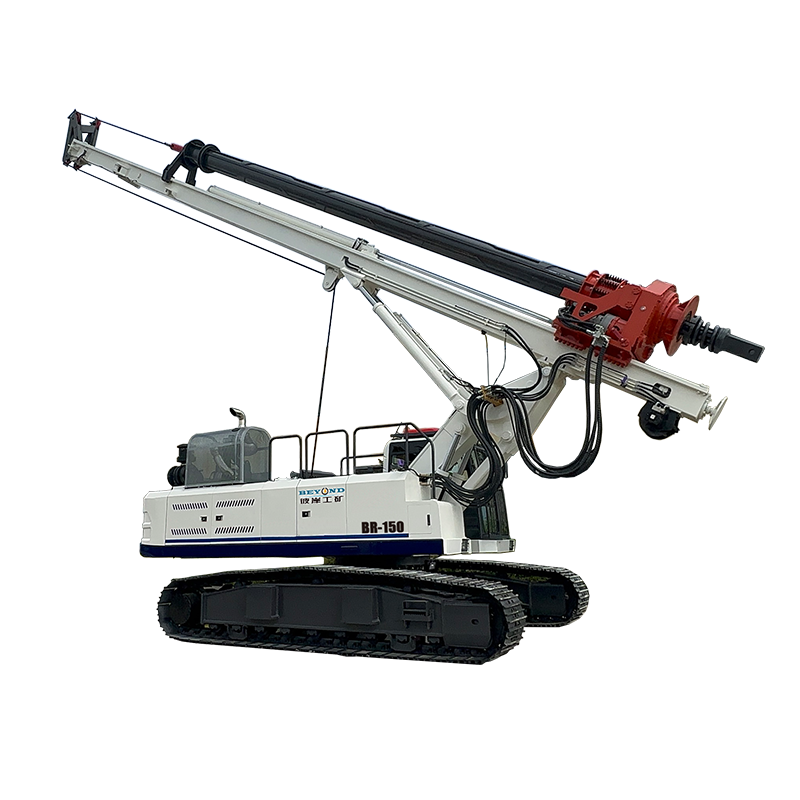

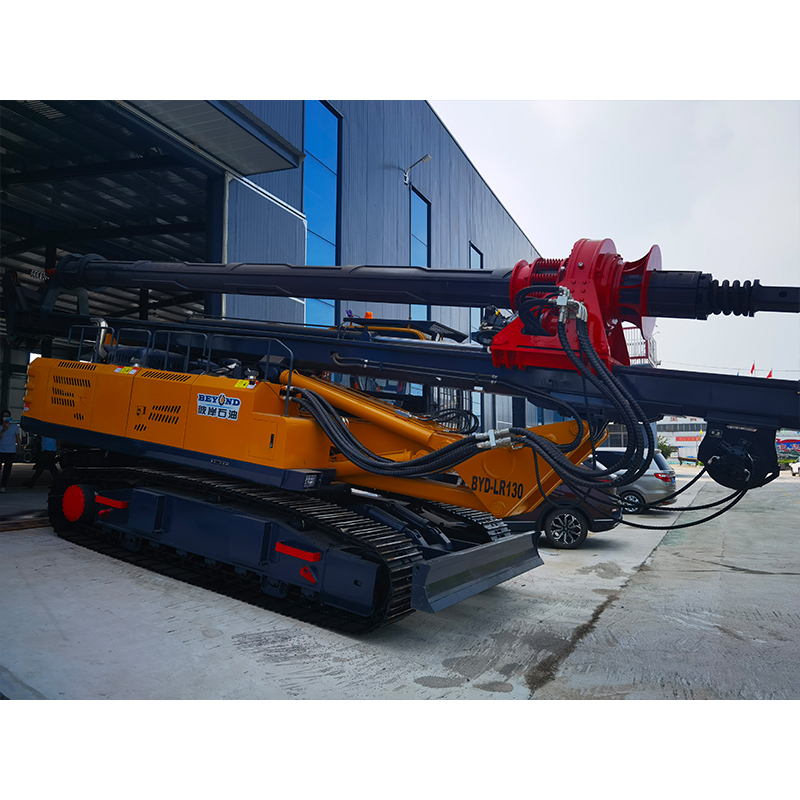

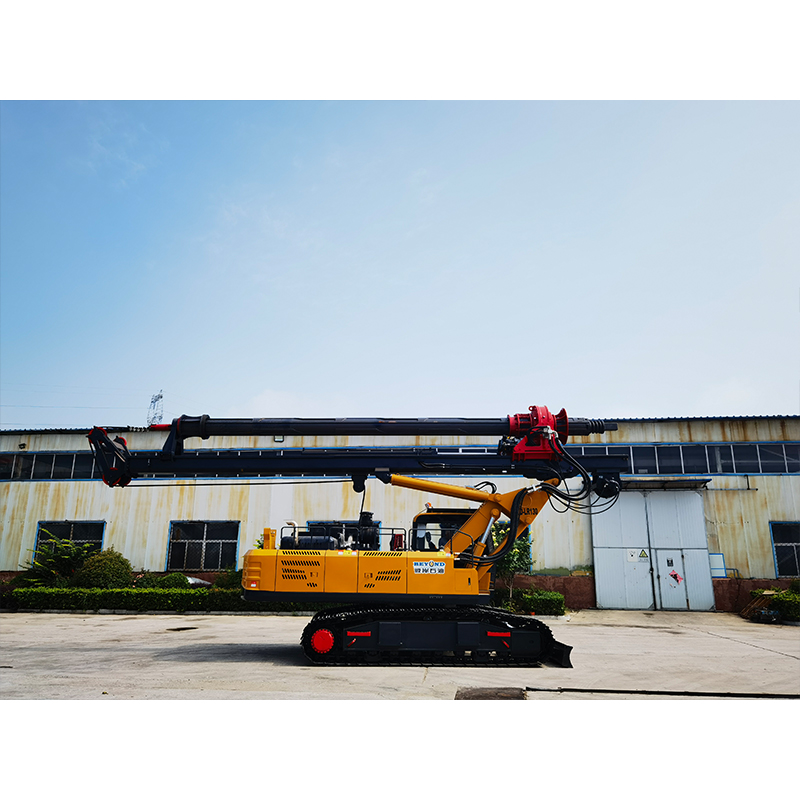

C'est avec grand plaisir que nous vous présentons notre plate-forme de forage rotative.
Nous, « BEYOND », avons été créés pour offrir les meilleures solutions aux clients étrangers en matière d'équipement de forage, de pièces de rechange et de services pour différentes applications de forage telles que le pétrole, la géothermie, les puits d'eau, le disque dur et les fondations de construction, etc.
Pour la section des fondations de construction, nous fournissons une plate-forme de forage rotative de qualité (machine de forage pour pieux) avec une capacité de forage différente de 10 à 40 mètres avec les modèles BR-100, BR-130, BR-150, BR180 et BR-220. La série BR de foreuse rotative est applicable à différentes formations comme le sol, l'argile, le sol de remplissage, le limon, la couche de limon, les strates contenant des cailloux et du gravier, etc. Elle est largement utilisée dans différents secteurs de pieux sur chevalets ferroviaires à grande vitesse, de pieux de protection contre les pentes, de pieux de fondation de centrale photovoltaïque, de réseaux électriques, de construction civile, de nouvelle construction rurale, de construction municipale, d'aménagement paysager et d'autres projets.
Et nous pouvons proposer une plate-forme de battage personnalisée en fonction des différentes conditions de travail du client, comme avec une barre Kelly courte pour un environnement de travail à hauteur limitée..

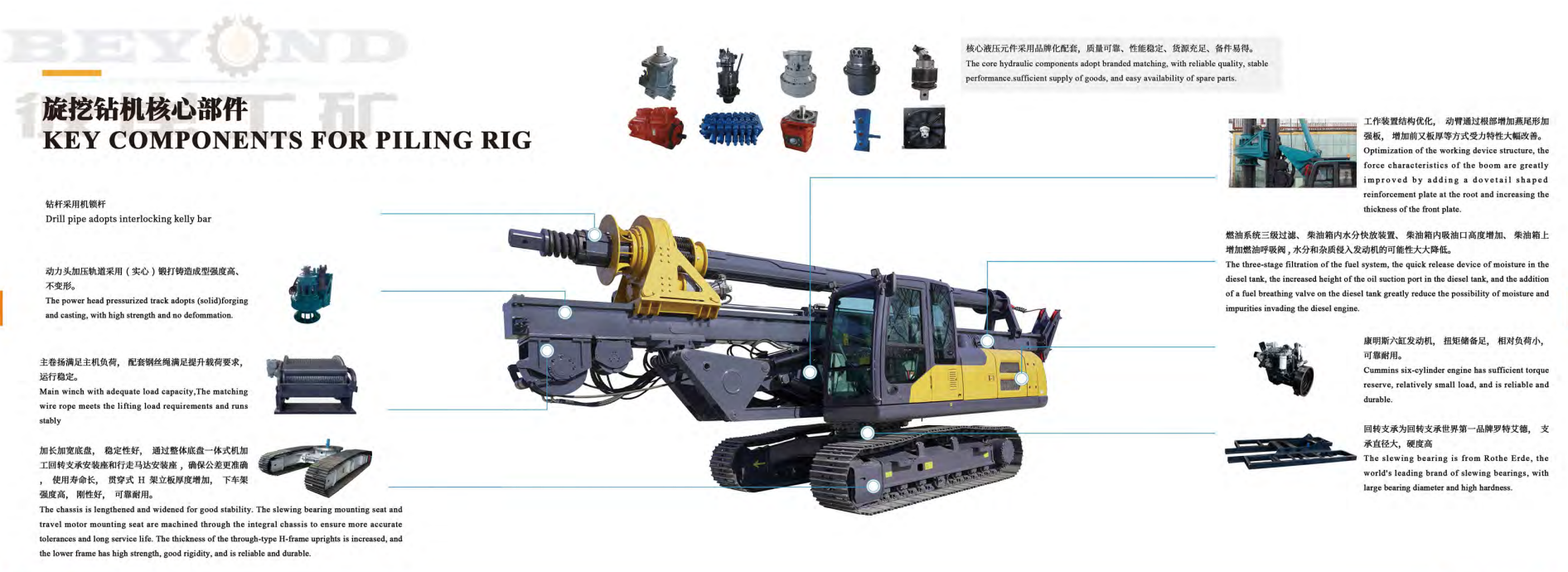

Principales pièces de rechange Introduction

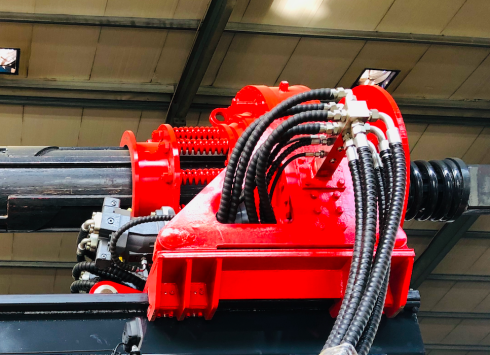

| Tête motrice : Adoptant un moteur à pression hydraulique importé d'origine d'Allemagne et doté d'une forte puissance. Grâce à la structure du cadre orientée vers la position basse, cela garantit la verticalité de la barre Kelly dans le processus de perçage et évite les problèmes de démontage lors du transport. |

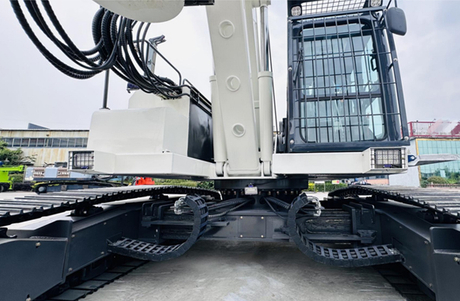

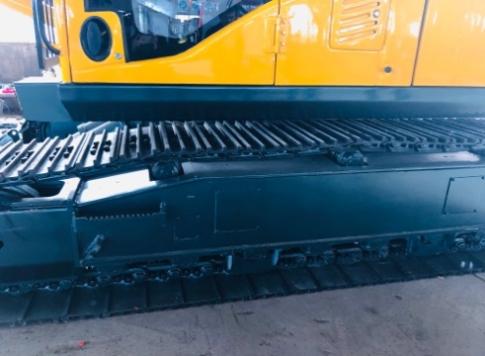

| Mécanisme de déplacement : L'ensemble de voyage présente une forte puissance, un châssis allongé et lourd, un châssis de chenille incliné et un bon auto-nettoyage. |
| Moteur diesel: CUMMINS d'origine a importé les meilleures performances, une faible consommation de carburant et une protection de l'environnement conformes à la norme européenne de classe 3. |
| Taxi: La disposition est compacte et raisonnable, toutes sortes d'interrupteurs, de poignées, d'instruments de surveillance et se concentrent autour du siège, de sorte que l'opération est facile, relaxante et réduit l'intensité du travail, la climatisation et le chauffage de la chaîne stéréo offrent un environnement de fonctionnement confortable. |

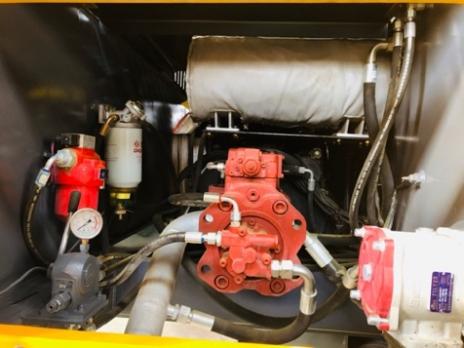

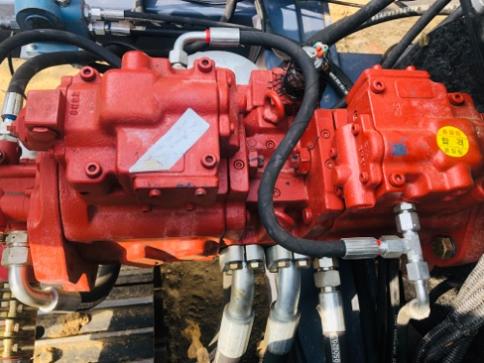

| Pompe hydraulique à haut rendement : La pompe hydraulique importée entièrement de KAWASAKI (Corée) augmente le débit de la pompe principale et la capacité d'huile hydraulique. Installez la pompe à engrenages pilote et le pipeline de bloc intégré pour rendre l'opération sensible et facile à entretenir. |

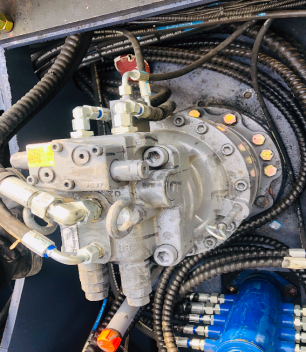

| Moteur de rotation : Ensemble pivotant entièrement de Lonking (Eaton), conçu avec une valve anti-retour et une fonction d'absorption des chocs pour prolonger la durée de vie, avec des performances stables et fiables. |

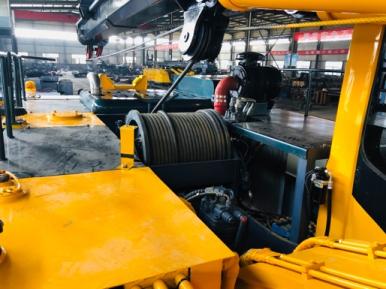

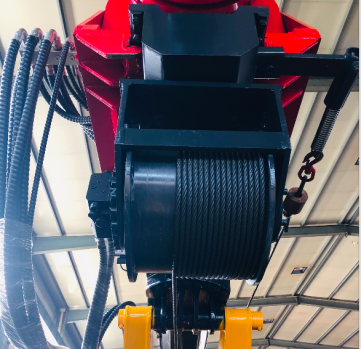

| Adoptant le moteur à pression hydraulique importé d'origine de Rexroth. Il a une réaction sensible et peut se poser librement, dont la vitesse peut atteindre 80 m/min et améliorer l'efficacité de la construction. Le treuil principal se trouve dans la cavité de la forme en U, l'opérateur peut observer l'état de fonctionnement du treuil principal à travers la caméra. |
| Treuil auxiliaire : Concevez un nouveau treuil selon les besoins du client avec une grande capacité. |

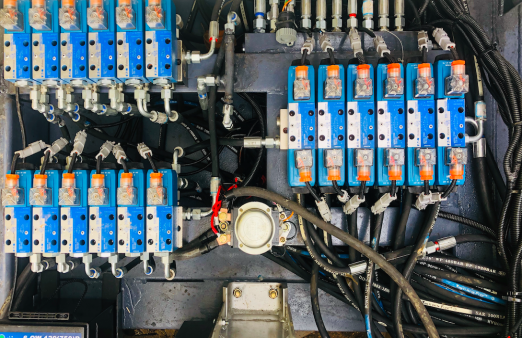

| Commande solénoïde : L'électrovanne du système hydraulique présente les avantages d'un fonctionnement simple et d'une télécommande facile. |

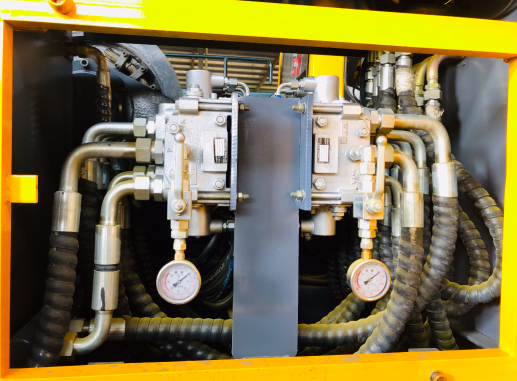

| Vanne de commande principale : Il est fabriqué par la célèbre marque chinoise North Machine, avec un fonctionnement très stable et des années d'expérience technique mature. |

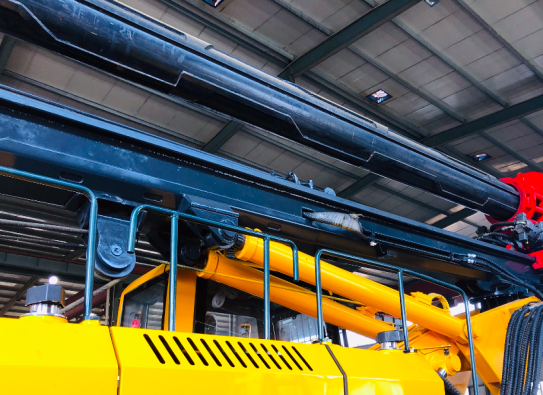

| Barre Kelly Interlock : Il adopte la technologie avancée internationale de distribution à six nervures. Le traitement thermique spécial confère à cette barre Kelly une résistance élevée à l'abrasion, à la compression et d'excellentes performances de soudage. Il est basé sur la configuration et la demande d'état des plates-formes nationales, combinées à la technologie de fabrication avancée nationale et étrangère, prenant en charge les plates-formes de battage rotatives nationales et étrangères.
|

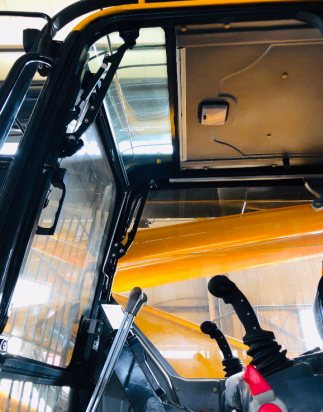

| Verre de cabine avec un bon champ de vision : Selon les exigences du client sur le chantier, concevez le verre supérieur pour augmenter le champ de vision, permettant ainsi à l'opérateur de vérifier plus facilement la situation de travail.
|

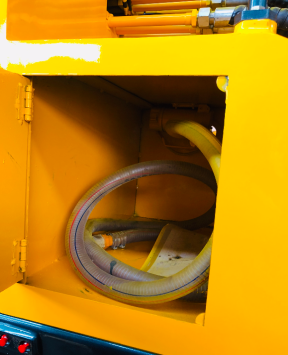

| Boîte de conception spéciale : Il s'agit d'une conception spéciale nécessaire lorsque l'opérateur emballe des outils à main, des tuyaux et des pièces de rechange.
|

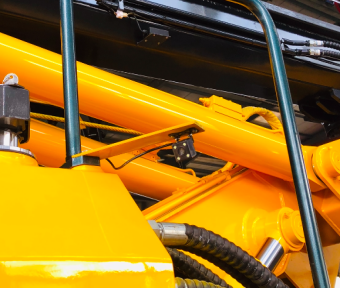

| Caméra: 3 caméras clairement pour vérifier la situation de fonctionnement du treuil principal et l'environnement lors de la rotation de la machine.
|
| Support en caoutchouc épais : Pour protéger la barre Kelley contre les dommages et la rendre plus fiable.
|
Avantage du produit
Intégration à double fonction pour un perçage polyvalent
Combine la coupe rotative et l'alimentation sous pression statique, adaptée aux formations de sol et de roches dures (résistance à la compression jusqu'à 150 MPa). Une seule machine répond aux besoins en matière de fondations sur pieux pour les bâtiments, les ponts et les ports, éliminant ainsi le besoin de plusieurs échanges d'équipements, augmentant ainsi l'efficacité de la construction de plus de 40 %.
Forte adaptabilité et mobilité du terrain
Châssis de type chenille avec garde au sol de 450 mm et capacité de montée à 30°, stable sur sol boueux ou accidenté. La tige de forage télescopique (longueur maximale 30 m) permet de régler la profondeur de forage (3 à 80 m) et le diamètre (300 à 2 500 mm), s'adaptant ainsi aux diverses exigences des fondations.
Maintenance efficace et mises à jour intelligentes
Prend en charge les mises à jour logicielles WiFi/USB pour une optimisation continue des performances. Les composants clés (foret, système hydraulique) sont dotés d'une conception à déconnexion rapide, réduisant le temps de maintenance de 30 %. Le système de diagnostic en ligne 24h/24 et 7j/7 minimise les temps d'arrêt.
Fonctionnement écologique et à faible bruit
Adopte une technologie avancée de réduction du bruit (≤75 dB à 10 m), répondant aux normes de construction urbaine. Pas de rejet excessif de boue, réduisant ainsi l’impact environnemental. Le moteur économe en énergie réduit la consommation de carburant de 15 % par rapport aux modèles traditionnels.
Paramètres techniques
Modèle | BR-100 | BR-130 | BR-150 | BR-180 | BR-220 | ||
Moteur diesel | Fabricant | Dongfeng Cummins | Dongfeng Cummins | Deutz Allemagne | Deutz Allemagne | Deutz Allemagne | |
Puissance (Kw) | 154 | 154 | 160 | 180 | 180 | ||
Norme d'émission | / | Euro Ⅲ, Euro Ⅳ | Euro Ⅲ, Euro Ⅳ | Euro V | Euro V | Euro V | |
Profondeur de perçage | M | 20 | 30 | 35 | 50 | 50 | |
Diamètre de perçage | mm | 400-1200 | 500-1200 | 500-1200 | 500-1500 | 500-1500 | |
Tête motrice | Couple | Kn/M | 100 | 130 | 150 | 200 | 215 |
Vitesse de forage | R/Min | 8-45 | 8-48 | 8-48 | 8-35 | 8-35 | |
Treuil principal | Force de levage maximale | Kn | 120 | 130 | 150 | 200 | 215 |
Vitesse de levage maximale | M/min | 50 | 60 | 60 | 60 | 60 | |
Diamètre du câble métallique | mm | 24 | 24 | 24 | 28 | 28 | |
Treuil auxiliaire | Force de levage maximale | Kn | 30 | 30 | 30 | 30 | 50 |
Vitesse de levage maximale | M/min | 55 | 55 | 55 | 55 | 55 | |
Diamètre du câble métallique | mm | 12 | 12 | 14 | 16 | 16 | |
Cylindre de pressage | Pressurisation maximale | Kn | 120 | 120 | 120 | 180 | 180 |
Force de levage maximale | Kn | 120 | 120 | 120 | 130 | 150 | |
Accident vasculaire cérébral | mm | 2500 | 2500 | 3500 | 3500 | 4000 | |
Châssis | Vitesse de marche | Km/H | 5 | 5 | 5 | 4 | 5 |
Pente d'ascension maximale | % | 30 | 30 | 30 | 30 | 30 | |
Largeur des patins de piste | mm | 600 | 600 | 600 | 700 | 700 | |
Largeur extérieure de la piste | mm | 2600 | Châssis télescopique 3000-4000 | Châssis télescopique 3000-4000 | Châssis télescopique 3000-4200 | Châssis télescopique 3000-4200 | |
Longueur totale de la piste | mm | 4200 | 4600 | 5600 | 4825 | 4600 | |
Système hydraulique | Pression de service | Mpa | 30 | 30 | 30 | 30 | 30 |
Dimensions hors tout | Dimensions de l'état de fonctionnement | mm | 6300*2600*12500 | 6700*4000*13500 | 6700*4000*15500 | 7900*4200*19000 | 7800*4200*19000 |
Dimensions du statut de transport | mm | 10800*2600*3350 | 11500*3000*3450 | 13500*3000*3650 | 15442*3000*3600 | 15400*3000*3600 | |
Rayon de rotation | mm | 3500 | 3500 | 4500 | 3900 | 3900 | |
Angle de rotation | ° | 360 | 360 | 360 | 360 | 360 | |
Poids total | T | 23.5 | 31 | 42.5 | 52 | 54.8 | |
Utilisations du produit
Voici quatre scénarios d'application spécifiques des appareils de forage rotatifs :
1. Construction de fondations d'immeubles de grande hauteur
Il est principalement utilisé pour forer des pieux coulés sur place pour des immeubles résidentiels de grande hauteur, des immeubles de bureaux et des complexes commerciaux. Il peut s'adapter à différentes couches de sol (telles que les sols argileux et sableux) et assurer la capacité portante de la fondation, posant ainsi une base solide pour les structures de très grande hauteur.
2. Construction d’infrastructures de transport
Appliqué dans la construction de fondations sur pieux pour les ponts routiers, les viaducs ferroviaires et les stations de métro. Sa forte adaptabilité au terrain permet d'opérer dans des zones montagneuses, riveraines et autres zones complexes, garantissant la stabilité et la sécurité des fondations d'ingénierie des transports.
3.Conservation de l'eau et ingénierie portuaire
Utilisé pour le forage de pieux dans les vannes, les fondations de barrages et les quais portuaires. Avec des composants résistants à la corrosion et des performances de forage stables, il peut fonctionner dans des eaux peu profondes ou dans des environnements humides, répondant ainsi aux besoins de construction de fondations des projets liés à l'eau.
4. Construction de projets de services publics urbains
Appliqué à la pose de pieux pour les galeries de canalisations souterraines, les usines de traitement des eaux usées et les tours de transmission d'énergie. Ses caractéristiques à faible bruit et à faibles vibrations minimisent l'impact sur les résidents environnants, ce qui convient à la construction du cœur urbain.
Guide d'utilisation du produit
Mise sous tension : vérifiez le carburant, l’huile hydraulique et la batterie ; tournez la clé pour démarrer le moteur Cummins.
Fonctionnement : utilisez l'écran tactile de 7 pouces pour sélectionner les modes. Ajustez la vitesse de rotation (6-35 tr/min) et la force de propulsion (max 100 kN) en fonction des formations.
Forage : abaissez le foret, surveillez la profondeur (précision de ± 2 cm) via le système ; utiliser le treuil principal (traction de 120 kN) pour soulever les déblais.
Arrêt : arrêtez le forage, rétractez la tige de forage, éteignez le moteur et nettoyez le foret.
Pour les spécifications et la maintenance détaillées, téléchargez le manuel complet : [Manuel d'utilisation complet de l'appareil de forage rotatif.
