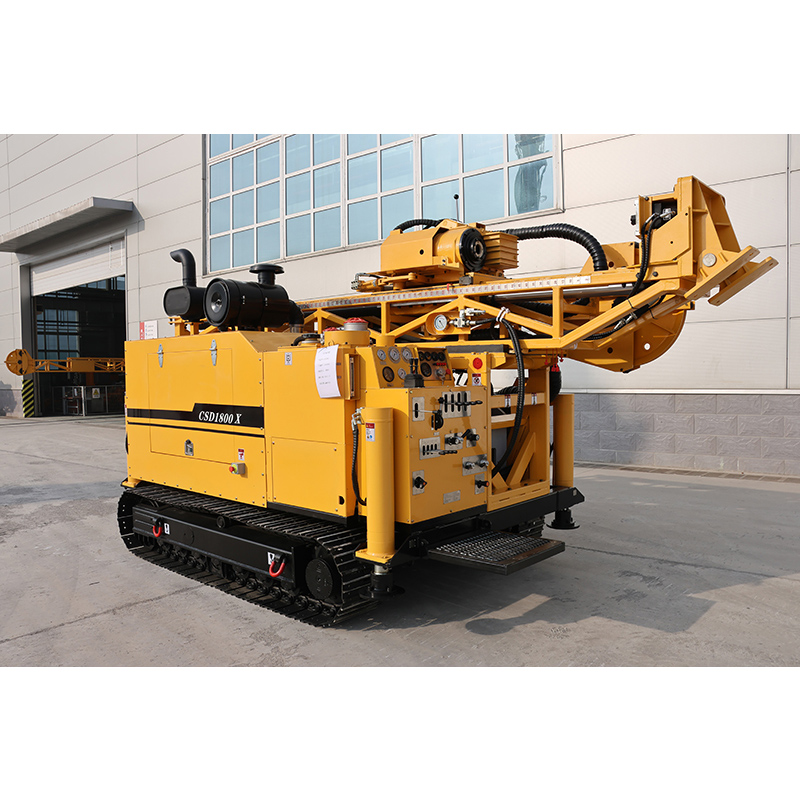

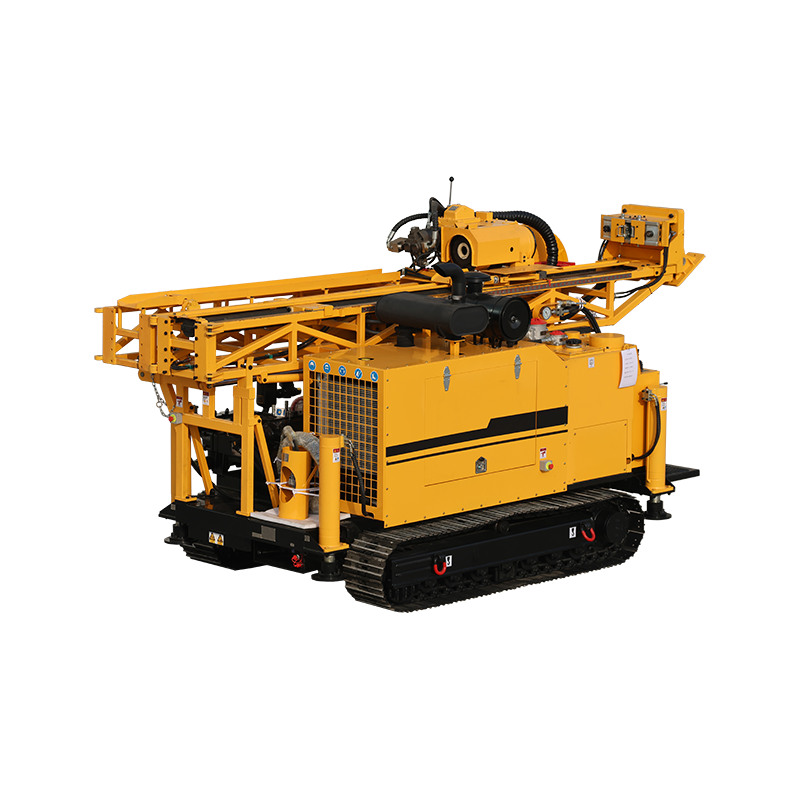

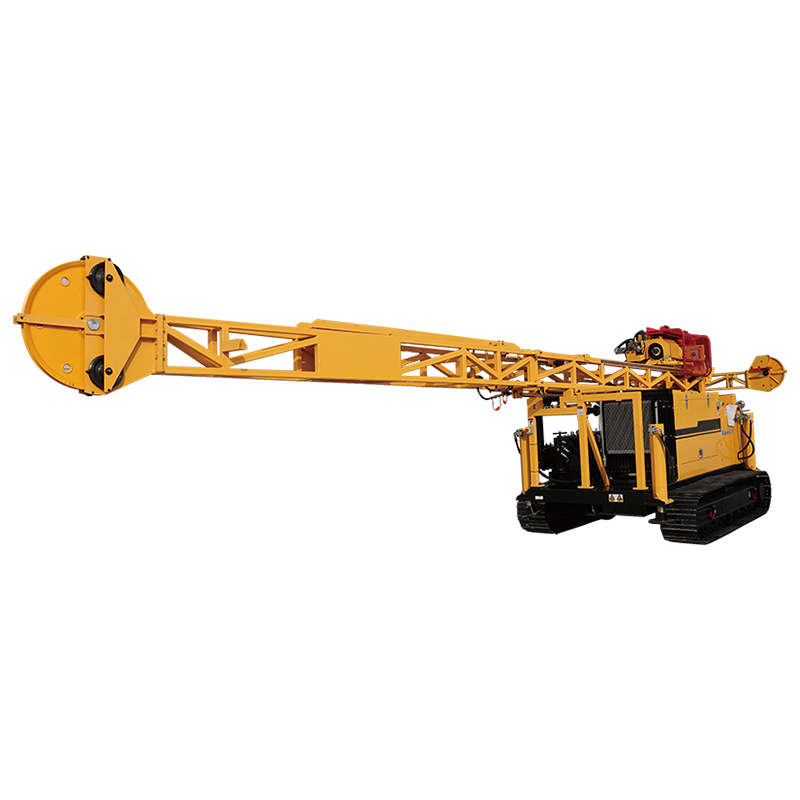

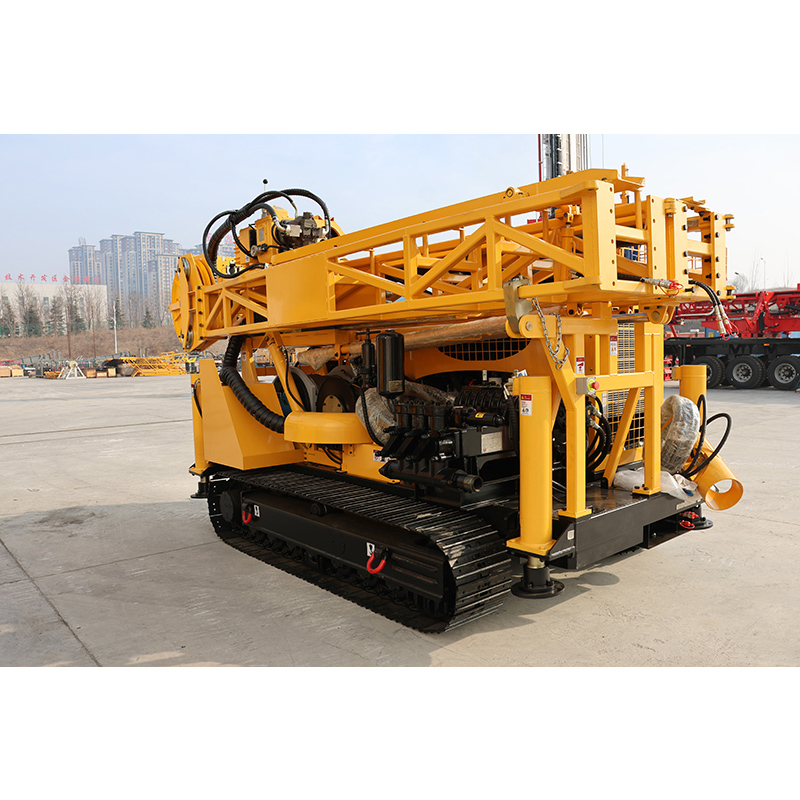

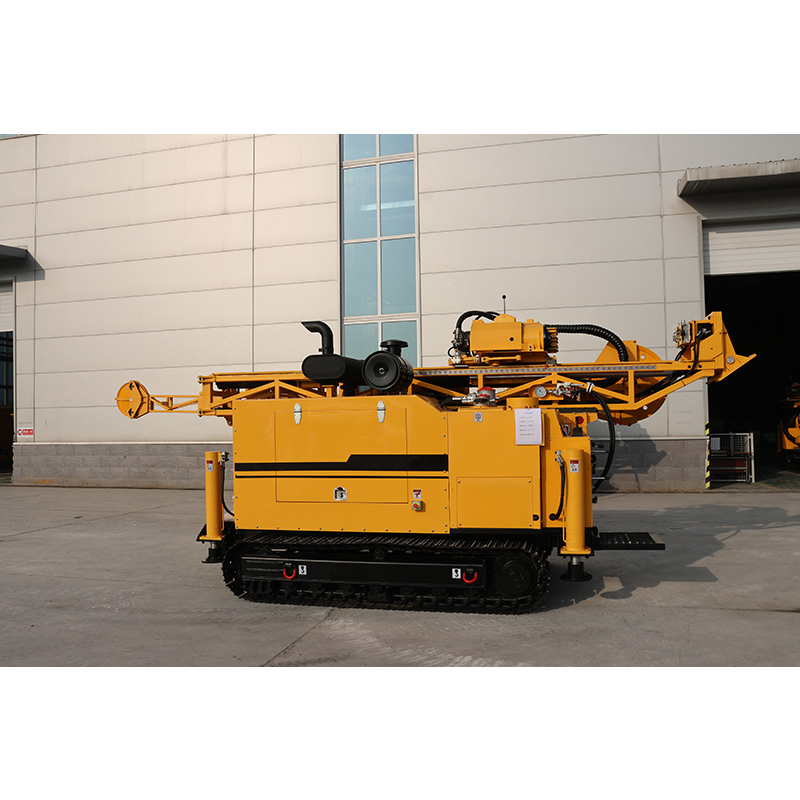

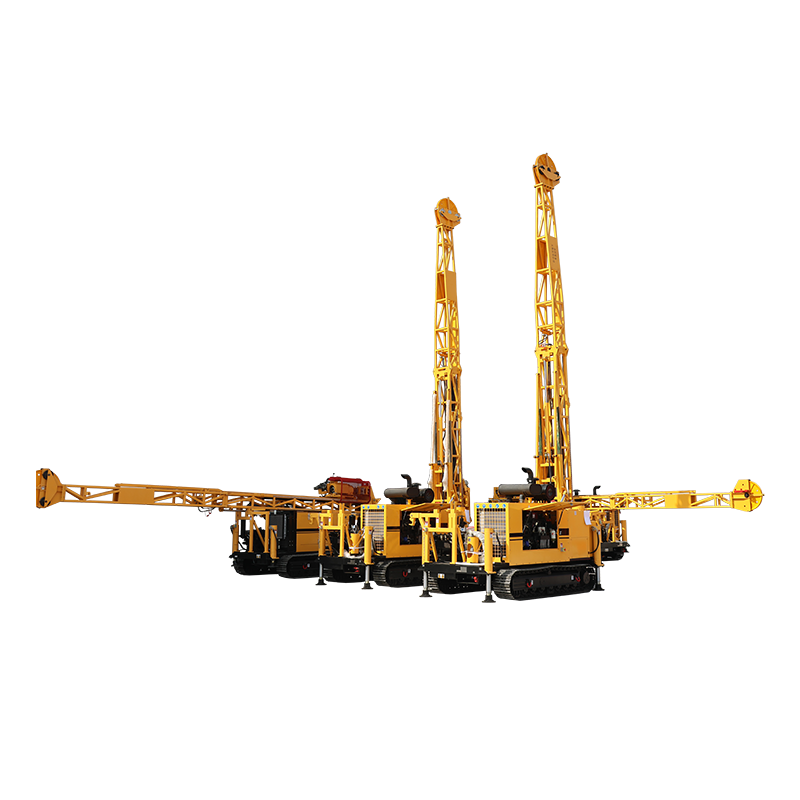

Une plate-forme de forage carottée , également connue sous le nom de plate-forme de forage au diamant , est un équipement spécialisé conçu pour les opérations de carottage en surface dans les gisements minéraux solides. Il est conçu pour extraire efficacement des carottes de haute qualité, prenant en charge des tâches critiques telles que l’analyse géologique, l’exploration minérale et l’évaluation des strates. Contrairement aux appareils de forage généraux, le Core Sampling Rig donne la priorité à l’intégrité des échantillons et à la précision du forage, ce qui le rend indispensable dans les industries qui s’appuient sur des données souterraines précises. Que ce soit pour des projets miniers à grande échelle ou des études géologiques à petite échelle, cette plate-forme combine une technologie de pointe avec des fonctionnalités conviviales pour répondre à divers besoins de carottage.
BDD-500T | BDD-1300T | BDD-1800T | BDD-3000 | ||
Capacité de forage | Diamètre de la tige de forage | Profondeur de perçage | Profondeur de perçage | Profondeur de perçage | Profondeur de perçage |
(référence) | B(55,5 mm) | 650m | 1.300m | 2.000m | 3.000m |
N(71mm) | 500m | 1 000 m | 1 700 m | 2 300 m | |
H(89mm) | 300m | 700m | 1.200m | 1.600m | |
P(114mm) | / | 400m | 700m | 1.050m | |
Système hydraulique | Pression nominale | 24MPa | 26MPa | 28MPa | 28MPa |
Méthode de refroidissement | Refroidissement par air forcé | Refroidissement par air forcé | Refroidissement par air forcé | Refroidissement par air forcé | |
Moteur | Modèle | CUMMINS B3.9CS4110C | CUMMINS B5.9CS4 210C | CUMMINS B6.7CS4 260C | CUMMINS L8.9CS4330C |
Taper | / | Turbocompresseur | Turbocompresseur | Turbocompresseur | |
Puissance nominale | 81 kW | 154 kW | 194 kW | 242 kW | |
Vitesse nominale | 2 100 tr/min | 2 200 tr/min | 2 200 tr/min | 2.100 tr/min | |
Tête motrice | Couple maximal | 1.400Nm | 4,257 Nm | 5 500 Nm | 8,170 Nm |
Vitesse maximale | 1.000 tr/min | 1 182 tr/min | 1 050 tr/min | 1.150 tr/min | |
Allez-y avec le processus | 1 800 mm | 3 500 mm | 3 500 mm | 3.450mm | |
Diamètre du trou traversant | 97mm | 117mm | 117mm | 117mm | |
Booster/Boost de puissance | 70kN/35kN | 127kN/50kN | 189kN/50kN | 250kN/90kN | |
Treuil principal | Augmenter la puissance | 40 kN | 68kN (tambour de ligne vide) | 135kN | 185 kN |
Vitesse de levage | 35 m/min | 28 m/min | 33 m/min (basse vitesse). 49 m/min (haute vitesse) | 25 m/min (basse vitesse), 60 m/min (haute vitesse) | |
Diamètre du câble | 14mm | 16mm | 22mm | 24mm | |
Capacité de la corde | 30m | 30m | 41m | 40m | |
Treuil à âme de corde | Augmenter la puissance | 10kN (tambour de ligne vide) | 11kN (tambour de ligne vide) | 11kN (tambour de ligne vide) | 18kN (tambour de ligne vide) |
Vitesse de levage | 110 m/min (tambour de ligne vide) | 120 m/min | 120 m/min | 120 m/min (tambour de ligne vide) | |
Diamètre du câble métallique | 5mm | 6,6 mm | 6,6 mm | 6,6 mm | |
Capacité de la corde | 600m | 1 000 m | 1 500 m | 2 500 m | |
Mast | Pleine hauteur | 8,6 m | 10m | 13m | 112m.139m |
Angle de perçage | 45°909 | 45°.90° | 45°-90° | 45°-90° | |
Course de glissement | 900 mm | 1,1 m | 1,1 m | 1,4 m | |
Collier de serrage pour orifice | Tiges de forage applicables | B, N, H, P | B,N,H,P | B, N, H, P | B, N, H, P |
Aptitude à conduire | Angle de montée maximal | 20° | 30° | 30° | 30° |
Vitesse de conduite maximale | 1,7km/h | 2km/h | 2km/h | 2km/h | |
Dimensions de transport | LxlxH | 4 570*2 000*2 425 mm | 5 100*2 350*2 600 mm | 6 550*2 320*2 720 mm | 11 240*2 310*3 330 mm |
Poids total | t | 5.71 | 8,5t | 14t | 23,5t |
La plate-forme de forage carottée possède une structure modulaire qui améliore la mobilité sur différents chantiers. Ses composants légers permettent un transport facile, même dans les zones reculées où les équipements lourds traditionnels ont du mal à atteindre. Cette conception réduit non seulement les défis logistiques, mais minimise également le besoin de préparation approfondie du site, ce qui en fait un choix rentable pour les projets situés dans des endroits difficiles d'accès.
Équipée de techniques de forage avancées telles que le carottage filaire , l'appareil garantit des taux de récupération de carottes exceptionnels, préservant l'intégrité des échantillons souterrains pour une analyse précise. La tête motrice à grande vitesse permet une pénétration en douceur à travers différentes strates, des sols mous aux roches dures, sans compromettre la qualité des échantillons. Cette efficacité se traduit par une réalisation plus rapide des projets et une collecte de données plus fiable.
La plate-forme de forage carottée est dotée d'un système intelligent d'économie d'énergie qui optimise la consommation de carburant tout en fournissant une puissance constante. Son moteur robuste offre des performances stables pour des sessions de forage prolongées, garantissant un fonctionnement ininterrompu même dans des conditions exigeantes. Cet équilibre entre puissance et efficacité le rend adapté aussi bien aux enquêtes à court terme qu'aux opérations minières à long terme.
Construite avec des matériaux à haute résistance, la plate-forme de forage d'exploration géologique offre une durabilité exceptionnelle et une longue durée de vie. Les composants clés tels que les forets sont fabriqués à partir d'alliages résistants à l'usure, ce qui réduit la fréquence de remplacement et de maintenance. Le système d'entraînement hydraulique de la plate-forme est conçu pour être fiable, minimisant les temps d'arrêt et garantissant des performances constantes au fil des années d'utilisation.
La sécurité et la responsabilité environnementale sont au cœur de la conception de la Il comprend des fonctionnalités de sécurité telles qu'un support de châssis stable et des systèmes de contrôle certifiés pour protéger les opérateurs pendant le forage. De plus, un système de dépoussiérage à deux étages contrôle les particules en suspension dans l'air, respectant des normes environnementales strictes et le rendant adapté à une utilisation dans les zones urbaines ou écologiques sensibles.plate-forme de forage carottée .
La plate-forme de forage carottée est idéale pour l'exploration géologique, où des carottes précises sont essentielles pour cartographier les strates et identifier les ressources minérales. Il excelle dans les régions éloignées, fournissant des données précises pour soutenir l’évaluation des ressources et la planification de projets.
Dans le secteur minier, la plate-forme de forage au diamant est utilisée pour la délimitation préalable du corps minéralisé et l'exploration dans la mine. Il aide à confirmer les réserves et la qualité du minerai, guidant les opérations minières pour qu'elles soient plus efficaces et plus rentables.
Pour les projets de génie civil tels que la construction de ponts et de gratte-ciel, le Core Sampling Rig effectue des investigations sur les fondations. Il fournit des données détaillées sur les strates pour évaluer la stabilité des sols et des roches, garantissant ainsi la sécurité et la durabilité des structures.
La plate-forme prend en charge les études hydrologiques en forant des échantillons d'eau souterraine et en enquêtant sur la pollution des sols. Sa conception respectueuse de l'environnement le rend adapté à une utilisation dans les réserves naturelles et autres zones sensibles.
Dans la construction de routes et de chemins de fer, la plate-forme de forage d'exploration géologique teste la stabilité du sol de fondation et des pentes. Son forage efficace et sa mobilité contribuent à réduire le temps d'enquête, favorisant ainsi l'exécution du projet en temps opportun.
Il peut forer diverses strates, notamment le sol, le sable, les roches moyennement dures et les gisements minéraux solides, en s'adaptant à différentes conditions géologiques grâce à des paramètres de forage réglables.
Oui, toutes les fonctions sont pilotées hydrauliquement avec des commandes intuitives. Les opérateurs ont besoin d’une formation minimale pour gérer le forage, l’ajustement des paramètres et la collecte des carottes.
Grâce à des composants résistants à l'usure et à une conception robuste, l'entretien de routine est minime. Des contrôles réguliers de l’huile hydraulique, des filtres et des forets suffisent pour garantir des performances à long terme.
Absolument. Sa conception modulaire et légère permet le transport par camion, par travail manuel ou par bêtes de somme dans des endroits éloignés, éliminant ainsi le besoin de construction de routes à grande échelle.
Oui, le système de dépoussiérage à deux étages et la conception silencieuse répondent à des réglementations environnementales strictes, ce qui le rend adapté aux zones urbaines, rurales et écologiquement sensibles.
